数显卡尺使用说明书

桂林可立德精密仪器有限公司
(非标量具定制,尽在可立德)

电话订购:0773-5880028; 400-622-8632

传真:0773-8987288

网上购买: www.qualitot.cn

邮箱: info@qualitot.cn

1.注意事项

1)开始使用前,用干燥清洁的布(可沾少许清洁油)反复擦拭保护膜表面。

2)工作环境:温度5-40,相对湿度80%以下,防止含水份的液体物质沾湿保护膜表面。

3)不准在任何部位上施加电压(如用电笔刻字),以免损坏电路。

4)正确设置测量起点(见使用方法),除非更改设置,否则不要随便按set键,以免发生测量错误。

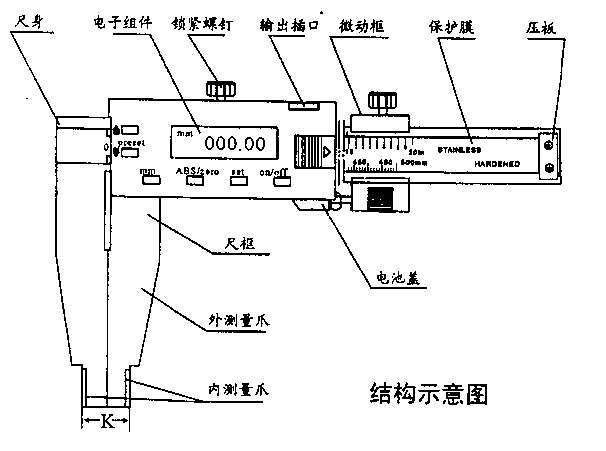

2.产品结构(见结构示意圈)

数显卡尺


3.按键功能

OnOff-开关键

ABSzero-绝对测量值和相对零点转换键

绝对测量——无“INC”显示,用set键设置了测量起点(含预置数)的测量。通常以尺身两外测量面重合为测量起点。使用外测量面,如测轴直径,预置数应为零;使用内测量面,如测孔直径,预置数应为内测量爪宽度。

绝对测量的显示值,等于预置数加尺框相对于测量起点的位移(向右为正值,向左为负值)。

相对测量——有“INC”显示,用ABSzero键设置了相对零点的测量。相对测量的显示值等于尺框相对于相对零点的位移(向右为正值,向左为负值)。

Set-设置键

1)用于设定测量起点(含预置数,出厂时为零);

2)preset键组合使用(同时用,或当“set”闪烁时,再松开set键)可预置数;

3)确认或取消预置状态(消除“set”闪烁)。

Preset-预置数键

set键组合使用(见上述),可减少(用键)或增加(用▲键)预置数值。


4.输出插口

使用专用导线,可将数据输入电脑或专用打印机。

接口工作方式:同步串行。

数据:二进制编码,宽度24位,每数据发送二次,周期300m(快显状态20ms),传输时间0.5ms

引线四根,自左至右依次为电源+、数据D、时钟CP、电源-

数据脉冲幅度:O电平≤0.2V1电平≥1.3V

时钟CP: 90KHz,高电平有效。


5.主要技术参数

1)分辨力:0.01mm

2)重复性:0.01mm

3)示值误差:按GB/T21389-2008

4)最大响应速度:Ims

5)电源:扣式电池。


6.使用方法

1)擦干保护膜表面(见注意事项),清净各测量面。

2)松开锁紧螺钉,移动尺框,检查显示屏和各按键工作是否正常。

3)设置测量起点

一般情况下,以两外测量面轻轻接触(测力约3-5N)为绝对零起点(无“INC”显示,按set键,显示值应为零,否则,应重新预置达到上述要求)。当测量孔的直径时,因为是以内测量爪合并宽度K为测量起点,预置数应为量爪合并宽度,在未改变预置数情况下(仍用原预置数零),需将每次测量的显示值再加上内测量爪合并宽度K),方为被测孔的直径。

如果频繁测量孔的直径,应将内测量爪的合并宽度K设为预置数:当两外测量面接触时,按set键,应显示K(mm),否则,应重新预置达到上述要求。如此,每次测量可直接显示孔的直径,避免前述每次加K(mm)的麻烦,但在改换使用外测量面(如测量轴直径)前,应及时更改设置,以免产生测量错误。

4)相对测量(有“INC”显示)

通常以被测工件表面某点为相对零点,测其它表面相对于此零点的距离:固定某一测量爪,当另一测量爪与相对零点接触时,按ABSzero键,使显示为零(同时有“INC”显示)。即可开始测量其它表面相对此零点的相对尺寸(零点以右为正值,反之为负值)。此时,如再按ABSzero键,还可多次显示被测表面绝对足寸(相对于绝对零点),但相对尺寸不再显示,只显示新的相对零点。

为提高测量准确性,采用微差测量,即用与被测尺寸接近的精确尺寸,如量块尺寸,作为相对零点,按相对测量方法进行测量。


7.更换电池

当显示不正常(如不显或闪烁),应更换电池。按箭头方向退出电池盖,换上新电池。

注意1)使电池正极朝外。

2)更换电池后应重新设置测量起点。

如从市场购买的电池使用效果不好(可能由于出厂时问较长,因电池自然放电等原因,使能量损耗),可向我厂联系供应。


8、常见故障排除方法

故障现象

原因

排除方法

数字闪烁

电池电压低

更换新电池

不显示

电池电压低

更换新电池

电池接触不良

调整并清洁电池

显示屏数字锁死

电路偶然故障

取下电池2分钟重新装入
