圆柱头内沟槽数显卡尺使用说明书

桂林可立德精密仪器有限公司
(非标量具定制,尽在可立德)

电话订购:400-622-8632

传真:0773-8987288

网上购买: www.qualitot.cn

邮箱: info@qualitot.cn

圆柱头内沟槽数显卡尺是一种精确测量圆弧内沟槽尺寸的量具。

l 功能

精确测量圆弧内沟槽尺寸

任意位置置零,便于相对测量

带数据接口,使用专用连接线,可将数据输入电脑或专用打印机

任意位置公/英制转换

带电源开关

l 技术指标:

分辨力:0.01mm

工作电源:1.5V纽扣电池

测量速度:≤1.5m/s

工作条件:温度 0~ +40°C;相对湿度<80%

储运温度:-10~ +60°C

圆柱头内沟槽数显卡尺

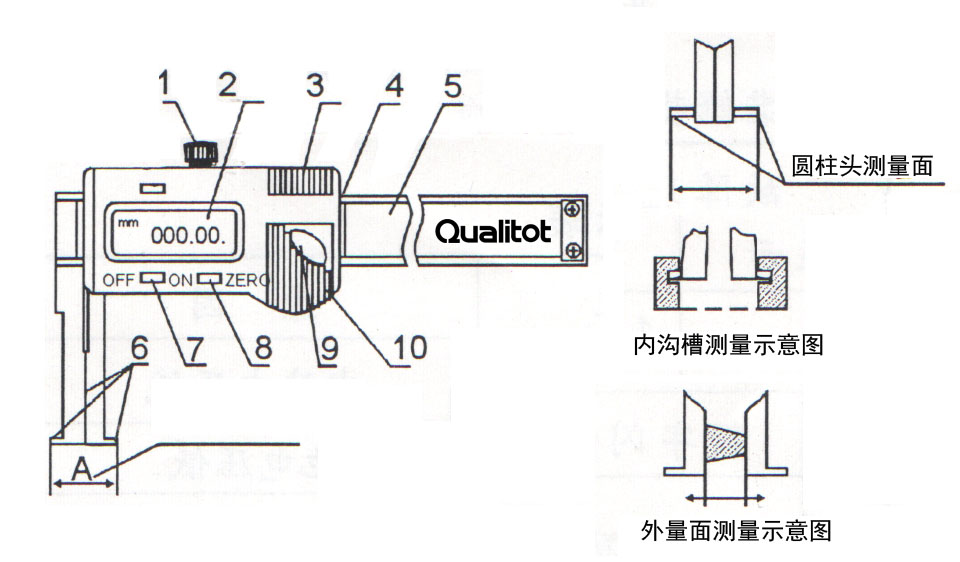

图:圆柱头内沟槽数显卡尺各部位示意图

1.紧固螺钉 2.液晶显示屏 3.数据输出口 4.尺框 5.尺身保护膜

6.测量面 7.开关键(ON/OFF 8.置零键 9. 1.5V电池 10.电池盖

l 使用方法:

1.准备工作

1)擦干尺身保护膜表面(见注意事项),清洁各测量面或回零面。

2)松开紧固螺钉,移动尺框,检查显示屏和各按键工作是否正常。

2.测量及读数

1)按开关键(ON/OFF),打开电源

2)按制式功能键盘(公制mm)选择所需的单位制

3)移动尺框,使两外测量面或回零面接触后按置零键(ZERO)置零,即可进行正常测量

4)用圆柱头内沟槽数显卡尺测量工作(内沟槽直径)时,被测工作尺寸读数值为卡尺显示屏读数显示值与两测量尺合并宽度A之和。(被测工件最小孔径应大于A

3.更换电池:使用时,当显示器数字出现闪烁或不显示时,应更换新电池,向右推开电池盖,取出旧电池,换上新电池,电池的正极面“+”,朝上,放入电池座内,与推开电池盖相反的方向盖上电池盖。

l 注意事项与故障处理:

1、 保持尺身与量面的清洁,避免接触水、油、冷却液等液态物质;

2、 尺的任何部位都不能施加电压,不能用电笔在尺上面刻字,以免损坏尺的电子元件;

3、 长期不用应取了电池单独放置;

4、 一般维修提示

故障现象

原因

排除方法

数字闪烁

电池电压低

更换新电池

不显示

电池电压低

更换新电池

电池接触不良

调整并清洁电池

显示屏数字锁死

电路偶然故障

取下电池2分钟重新装入
