电子数显标尺使用说明
电子数显标尺使用说明书
桂林可立德精密仪器有限公司
电话订购：400-622-8632
传真：0773-8987288
网上购买: www.qualitot.cn
邮箱: info@qualitot.cn
● 注意事项
1、尺杆表面要保持干燥、清洁，防止液体进入，若不慎使液体进入，应在60℃以下使之干燥．
2、开始使用前，用干燥清洁的布清净尺杆表面。
3、切勿在标尺的任何部位施加电压，不要用电笔刻字，以免损坏电子元件。
4、长期不使用，应取出电池。
● 各种标尺结构示意图

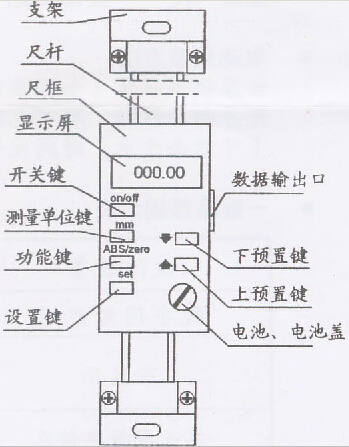

a．三按键横式标尺
（非标量具定制，尽在可立德）

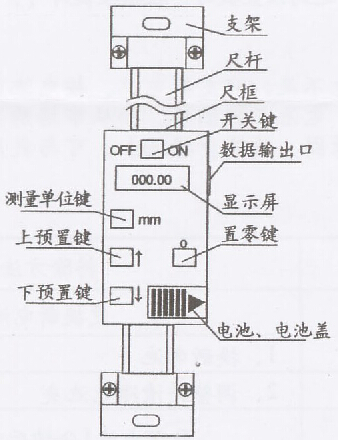

b．六按键横式标尺
|
c．五按键竖式标尺
|
|
分辨力(mm)：0.01
工作电源： 1. 5V扣式电池
测量速度：≤l.5m/s
工作条件：温度0 ~+40℃；相对湿度<80%
储运温度：-10 - +60℃
●安装方法
l、尺杆通过左、右（或上、下）支架固定在机体上。在尺框位于两端的极限位置上分别进行调整（因尺杆允许有少量弯曲，故中间部位可以忽略不检），使尺杆平行于运动方向（在宽窄两个方向）。
2、尺框通过连接板（用户自备或由我厂提供）与机体连接，连接板应薄而宽（厚0. 5-lmm，宽55-88mm），使之在宽度方向刚性足够高，在厚度方向有相当的柔性。
检查：
1、在与尺框连接的机体上吸附磁力表座，将表的测头分别对准尺杆的宽面和窄面进行检测，在两个极限位置上，表的读数应相等（相差不大于0.02mm）否则可通过加减垫片来调整尺杆两端。
2、将表的测头取下，用表杆的平端对堆连接板的薄侧面（靠近尺框处），使表杆平行尺杆，正反两方向
移动尺框，观察表的读数变化。如果无变化或变化很少）少于0．0lmm），说明连接板在尺杆长度方向刚性足够。
● 功 能：
1、 测量单位键( mm/inch)：任意位置测量单位转换。
2、 置零键( ZERO)：任意位置置零，便于相对测量。
3、 数据输出口：使用专用连接线，可将数据输入电脑或专用打印机，进行数据处理并打印。接口工作方式：同步串行。
数据：二进制编码，宽度24位，每数据发送二次，周期300ms（快显状态20ms），传输时间0.5ms。
引线四根，自左至右依次为电源．、时钟CP、数据D、电源+。
数据脉冲幅度：0电平≤0.2V，1电平≥1.3V
时钟CP: 90KHZ，高电平有效。
4、开关键( ON/OFF)：断开电源。
5、功能键( ABS/zero)
绝对测量一无“INC”显示，用set键设置了测量起点（含预置数，依实际需要而定）的测量：
相对测量一有“INC”显示，用ABS/zero键设置了相对零点（显示数为零）的测量。相对测量的显示值是两点间的相对尺寸，等于尺框相对零点的位移（向上或向右为正值，向下或向左为负值）。
6、设置键( set)：
1)用于设定测量起点‘含预置数，出厂时为零）：
2)与上预置键，下预置键组合使用（同时用，或当“set”闪烁，再松开set键）可预置数：
3)确认或取消预置状态（消除“set”闪烁）：
7、上预置、下预置键（preset）
与set键组合使用（见上述）可减少（用↓或一键）或增加（用↑或+键）预置数值。（不带“set”键的有预
置键“+、一”直接按键，显示值就增加或减少，当达到预置数时，放松按键即可。）
● 电池更换方法：
当显示不正常（如不显或闪烁），表明电池供电不足，应更换电池。按电池盖上三角符号指示方向拉开并向上翻转，取下电池盖。换新电池时注意：电池正极朝外。
一般维修提示
|
故障现象 |
原因 |
排除方法 |
|
数字闪烁 |
电池电压低 |
更换新电池 |
|
不显示 |
电池电压低 |
更换新电池 |
|
电池接触不良 |
调整并清洁电池 |
|
|
显示屏数字锁死 |
电路偶然故障 |
取下电池2分钟重新装入 |
