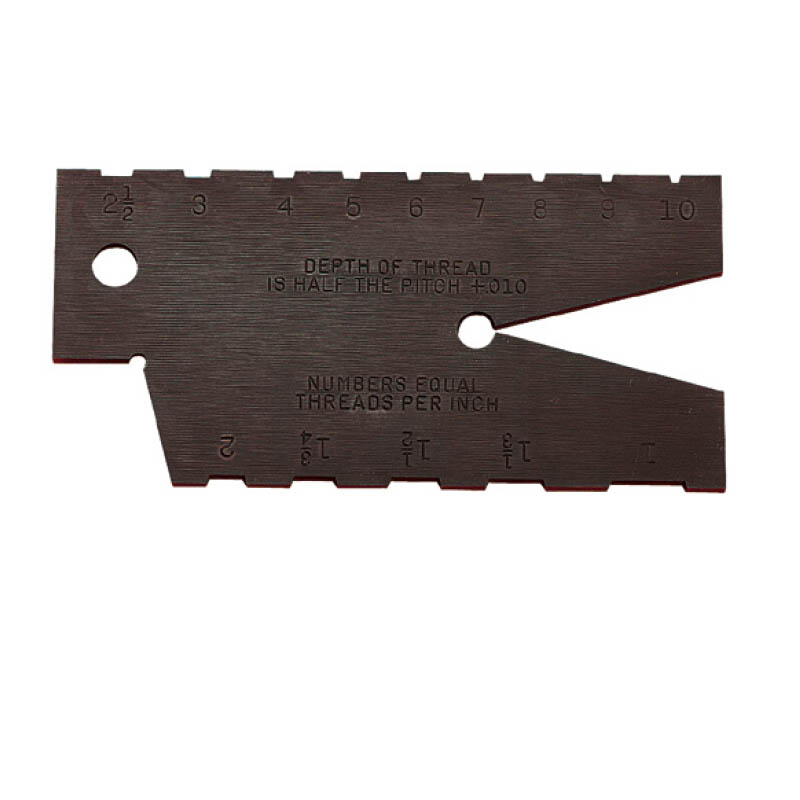

ACME标准螺纹规——经硬化处理系列

284号 29英寸

在切削ACME螺纹时，此量规是用于打磨和设置工具的标准量规。ACME螺纹与方螺纹的深度相同，但螺纹面呈14-1/20的斜角(290的夹角)。这种螺纹应用广泛，在许多情况下已经取代了机械结构中的方螺纹。ACME螺纹相对于方螺纹的优势在于它的强度以及易于切削。此量规的角和棱都经过硬化处理、打磨和仔细检测。

在使用时，应在量规端部的大精密打磨V形槽上检查螺纹切削刀具的角度。然后将刀具的一头打磨成转动螺距槽的宽度，瑞在车床上使用半角设置。
