JB/T 10005-1999 小测头千分尺

1范围
本标准规定了小测头千分尺的型式与尺寸、技术要求、标志与包装等。
本标准适用于分度值为0.01mm和0.001mm、测微螺杆螺距为0.5mm、测量范围至75mm的小测头分尺。

2定义
本标准采用下列定义。

2.1小测头千分尺
具有两较小测量面的外径千分尺。

2.2示值误差
刻度指示值与两测量面实际分隔的距离之差。

2.3测微头的移动偏差
沿测微螺杆的全量程得到的示值误差曲线，曲线的最高点与最低点在纵坐标上的差值。

3型式与尺寸

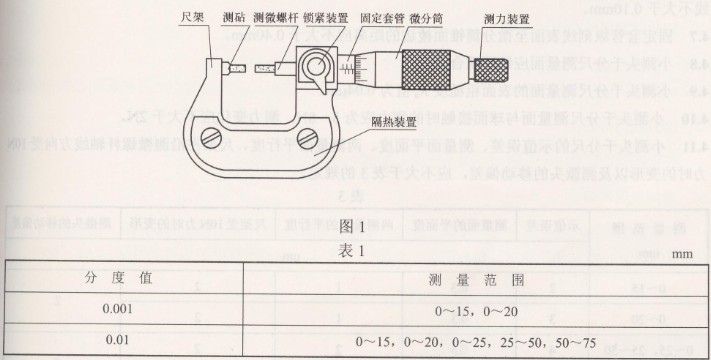

3.1小测头干分尺的型式见图1，其测量范围和分度值见表1（图示仅作图解说明，不表示详细结构）。

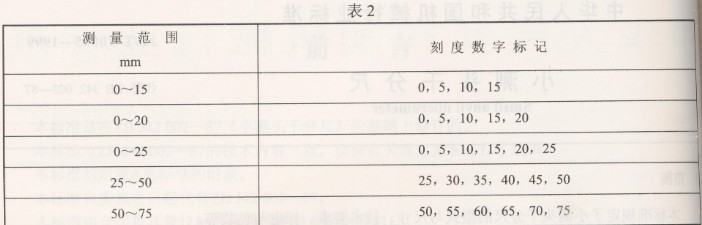

3.2小测头千分尺固定套管的刻度数字，除特殊规定外，应按表2的规定。

3.3小测头千分尺测微螺杆和测砧测量端直径应为2mm，长度应为5mm。

3.4小测头千分尺应具有测力装置、隔热装置和紧固测微螺杆的锁紧装置。

4技术要求
4.1  小测头干分尺不得有影响使用的外部缺陷。

4.2小测头千分尺测微螺杆的移动应平稳，无卡滞现象，其轴向和径向间隙应不大于0.01 mm。

4.3测量上限小于或等于25mm的小测头千分尺，其两测量面偏位应不大于0.03mm。

4.4小测头千分尺的锁紧装置应能保证牢固地锁紧测微螺杆。锁紧时，两测量面间距离变化应不大于0.002mm。

4.5  小测头千分尺固定套管纵刻线和微分筒上的刻线宽度应为0.15～0.20mm，刻线宽度差应不大于0.03mm。

4.6小测头千分尺对零位时，微分筒锥面的端面至固定套管刻线的距离允许压线不大于。0.05mm，离线不大于0.01mm。

4.7  固定套管纵刻线表面至微分筒锥面棱边的距离应不大于0.40mm。

4.8小测头千分尺测量面应镶硬质合金。

4.9小测头千分尺测量面的表面粗糙度Ra值为0.04um。

4.10  小测头千分尺测量面与球面接触时的测力应为5～8N，测力变化应不大于2N。

4.11小测头千分尺的示值误差、测量面平面度、两测量面平行度、尺架在沿测微螺杆轴线方向受10N

力时的变形以及测微头的移动偏差，应不大于表3的规定。
