JB/T 3237-2007 杠杆卡规

5.3公差指示器应能调节到度盘任意刻线位置；表盘调零装置的调整范围不应小于±5个标尺分度。

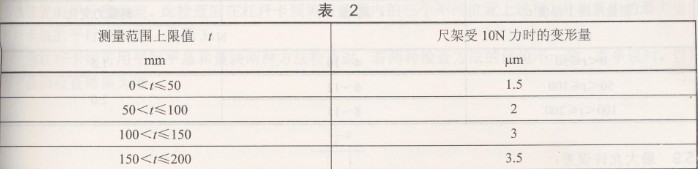

5.4杠杆卡规的尺架应具有足够的刚性，当尺架沿测杆的轴向方向作用10N的力时，其变形量不应大于表2的规定。

5度盘：
5.5.1标尺间距不应小于0.7mm。

5.5.2标尺标记宽度应为0.1mm～0.2mm。

5.6指针：
5.6.1指针尖端宽度应为0.1mm～0.2mm，指针尖端宽度与标尺标记宽度之差不应大于0.05mm。

5.6.2指针长度应保证指针尖端位于短标尺标记长度的30%～80%之间。5.5.6.3指针尖端与度盘表面间的间隙不应大于0.5mm。

5.6.4自由状态时，指针应位于度盘“负”标尺标记外；压缩按钮时，指针应能超越到“正”标尺标记外。

5.6.5当指针调节到度盘上任一标尺标记位置时，锁紧制动把，指针的变动量：

分度值为0.001mm的杠杆卡规不应大于1个标尺分度。

分度值为0.002mm、0.005mm的杠杆卡规不应大于1/2个标尺分度。

5.7测量面：

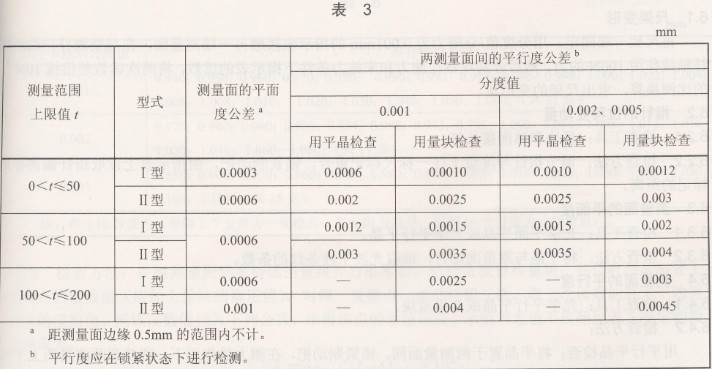

5.7.1测量面应经过研磨，其边缘应倒钝，其平面度不应大于表3的规定。

5.7.2在规定的测量力范围内，两测量面间的平行度不应大于表3的规定。

5.7.3杠杆卡规两测量面应镶硬质合金，测量面的表面粗糙度Ra的值为0.1um。

5.8测量力：

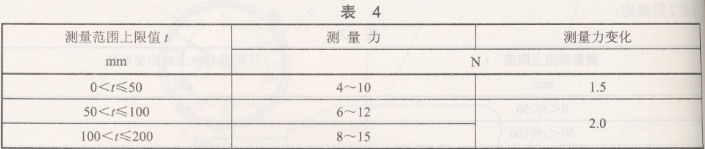

杠杆卡规的测量力及测量力变化应符合表4的规定。

5.9最大允许误差：

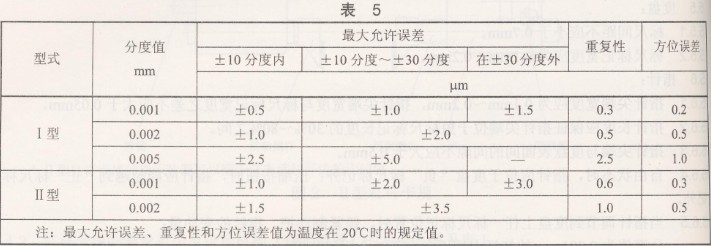

5.9.1  杠杆卡规的最大允许误差、重复性及方位误差应符合表5的规定。

5.9.2  当校对好零位后，第一次按动按钮时，分度值为0.001的杠杆卡规，指针的位移变动量不应大于2/3个标尺分度；分度值为0.002mm、0.005mm的杠杆卡规，指针的位移变动量不应大于一个标尺分度。随后按动按翎时，按重复件指标讲行控制。

6检查方法
6.1  尺架变形
将尺架一端固定，用分度值／分辨力为0.001lmm的指示表接触另一端测量面，在尺架测杆一端沿测杆轴线作用100N的力，然后分别观察在施力和未施力条件下指示表的读数，将两次读数差值按10N力的比例换算，求出尺架的变形量。

6.2指针的位移变动量
6.2.1  检查工具：量块和球面接长杆。

6.2.2检查方法：调节指针与度盘上任一标尺标记重合，锁紧制动把，由指示表上读取指针偏离标尺标记的距离。

6.3测量面的平面度
6.3.1  检查工具：光学平面平晶或光学平行平晶。

6.3.2检查方法：将平晶与测量面贴合，读取光波干涉条纹的条数。

6.4测量面的平行度
6.4.1  检查工具：光学平行平晶或0级量块。

6.4.2检查方法：
用平行平晶检查：将平晶置于两测量面间，锁紧制动把，在测力的作用下，调节至两测量面上干涉条纹数最少，根据白光读取两测量面上光波干涉条纹的条数。
