JB/T 5216-2006 硫化机测力表

发布时间:2012-05-17 作者:可立德商城 点击: ...

1范围
本标准规定了硫化机测力表的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。‘
本标准适用于分度值为100kN、250kN,测量范围为0kN~2000kN、0kN~3000kN、0kN~4300kN、0kN~6500kN、0kN~15000kN的硫化机测力表(以下简称“测力表”)。


2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。


GB/T 17163-1997几何量测量器具术语基本术语(neq BS 5233:1986)


3术语和定义
GB/T 17163中确立的以及下列术语和定义适用于本标准。


3.1
硫化机测力表force meter gauges of curing press
硫化机测力表是轮胎定型硫化机的专用指示表,工作时,硫化机受力钢杆在合模力作用后产生弹性变形,由连杆推动测力表量杆作直线位移,转变为指针在刻度盘上的角位移,并由度盘进行读数的测量器具。


3.2
任意一圈允许误差  arbitrarily on turn permissible error
在规定的量杆行程和表盘刻度范围内,反行程方向测得的示值误差曲线上,任意一圈内曲线最高点与最低点的差值。


3.3
重复性  repetition error margin
在规定的量杆行程和表盘刻度范围内,多次重复测量一个固定尺寸,所得的最大示值与最小示值之差。


3.4
自由位置free place
表示测量杆处于自由状态的位置。


4型式与基本参数

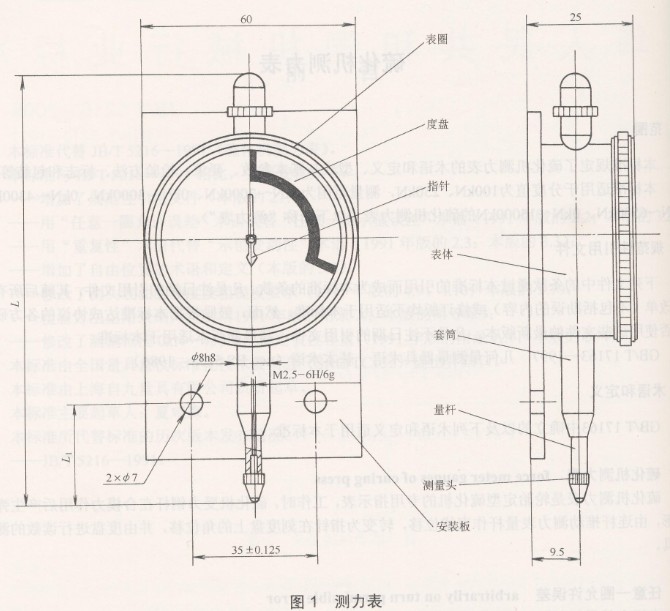

4.1测力表的型式见图1。图示仅供图解说明,不表示详细结构。

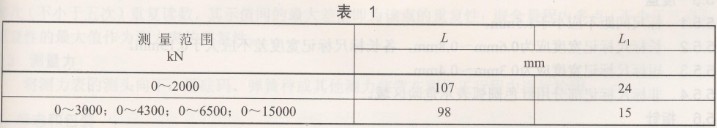

4.2测力表的外形尺寸和配合尺寸应符合图1和表1规定。


5要求
5.1  测力表上不应有影响使用性能的锈蚀、碰伤、划痕等缺陷。


5.2测力表量杆的移动应平稳、灵活、无卡滞现象。


5.3测力表量杆处于自由位置时,指针应位于轴线上方零位±5。之间。

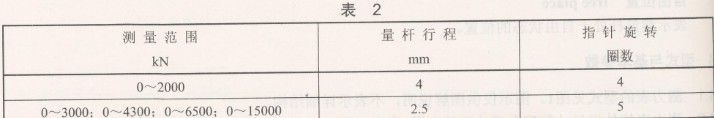

5.4测力表量杆行程应符合表2规定。


5.5度盘
5.5.1  标尺间距不应小于1.5mm。


5.5.2长标尺标记宽度应为0.6mm—0.8mm,各长标尺标记宽度差不应大于0.15mm。


5.5.3短标尺标记宽度应为0.3mm~0.4mm。


5.5.4非标尺标记部分用红色圆弧表示危险区域。


5.6指针
