JB/T 10017-1999 带表卡规
1范围
本标准规定了带表卡规的型式、基本参数与尺寸、技术要求、标志与包装等。
本标准适用于分度值为0.01mm，测量范围由10～100mm的带表内卡规和分度值为0.01mm、0.02mm、0.05mm、0.10mm，测量范围至100mm带表外卡规。
2定义
本标准采用下列定义。
2.1带表卡规
利用杠杆传动机构，将活动量爪测量面的移动转变为百分表量杆的移动，并由百分表进行读数的一种剪式测量器具。
2.2测量深度
带表内卡规的两测量头能伸入被测工件（孔）的深度。
2.3示值误差
带表卡规上百分表的指示值与两测量面实际分隔的距离之差。
3型式、基本参数与尺寸

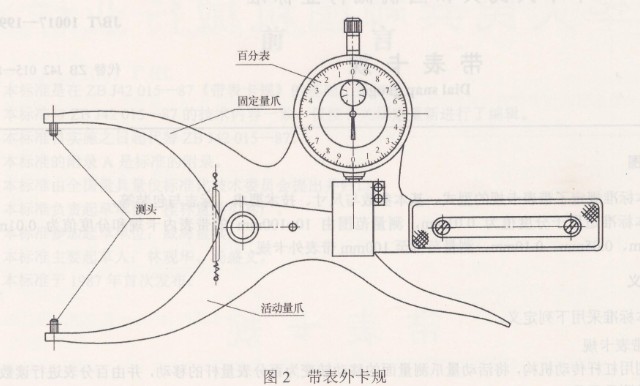

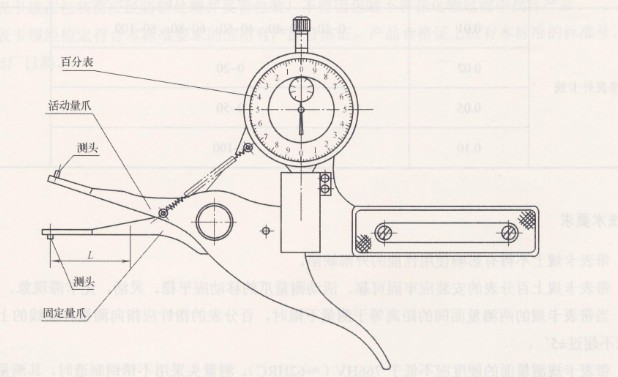

3.1带表内卡规和带表外卡规的型式见图1和图2（图示仅作图解说明，不供表示详细结构之用）。

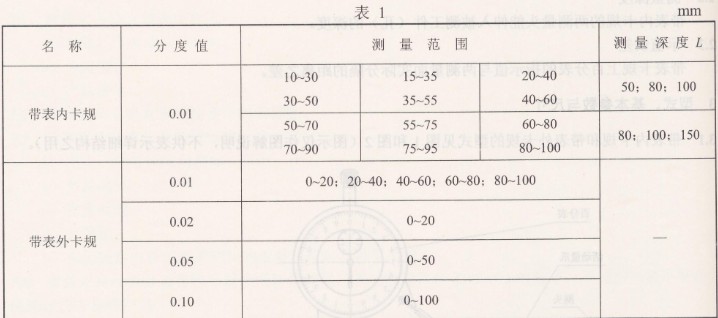

3.2带表内卡规和带表外卡规的分度值、测量范围和测量深度见表1。
4技术要求
4.1带表卡规上不得有影响使用性能的外部缺陷。
4.2带表卡规上百分表的安装应牢固可靠。活动测量爪的移动应平稳、灵活，无卡滞现象。
4.3 当带表卡规的两测量面间的距离等于测量下限时，百分表的指针应指向测量杆轴线的上方，其误差应不超过5'。
4.4带表卡规测量面的硬度应不低于766HV(～62HRC)。测量头采用不锈钢制造时，其测量面硬度应不低于528HV (～52.5HRC)。
4.5带表卡规测量面的表面粗糙度Ra值为0.1um。
4.6带表卡规的测量力应为2～4N。

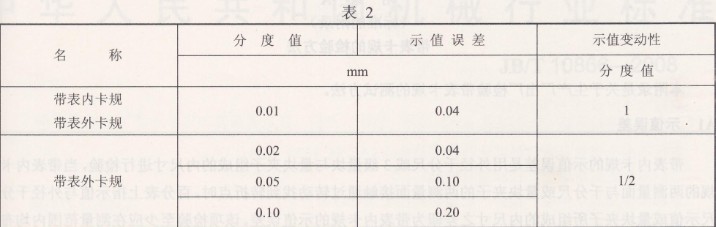

4.7带表卡规的示值误差和示值变动性应不超过表2的规定。
5标志与包装
5.1 带表卡规上应标志：
a)制造厂厂名或注册商标；
b)分度值；
c)测量范围；
d)产品序号。
5.2 带表卡规包装盒上应标志：
a)制造厂厂名或注册商标；
b)产品名称（带表内卡规或带表外卡规）；
c)测量范围。
5.3带表卡规在包装前应经防锈处理并妥善包装，不得因包装不善在运输过程中损坏产品。
5.4带表卡规经检定符合本标准要求的应附有产品合格证。产品合格证上应有本标准的标准号、产品序号和出厂日期。
