JB/T 8791-1998 涨簧式内径百分表

发布时间:2012-05-17 作者:可立德商城 点击: ...

1范围
本标准规定了涨簧式内径百分表的定义、型式、基本参数与尺寸、技术要求、试验方法及标志与包装运输等要求。


本标准适用于分度值为0.01 mm、测量范围3~20mm的涨簧式内径百分表。


2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。


ZBY 003-84  仪器仪表包装技术条件


3定义
3.1涨簧式内径百分表
利用机械传动系统,将涨簧测头的直线位移转变为百分表指针的角位移,并由百分表进行读数的内尺寸测量器具。


3.2测头量程
涨簧测头标称测量范围的两极限值之差。


3.3示值总误差
在涨簧测头量程内,由正行程方向测得的示值误差曲线上,其最高点与最低点在纵坐标上的差值。


3.4相邻误差
在示值误差曲线上,相邻两受检点在纵坐标上的差值。


3.5示值变动性
在涨簧测头量程内,测量条件不作任何改变的情况下,对同一被测量进行多次重复读数,其示值变化的最大差值。


4型式、基本参数与尺寸

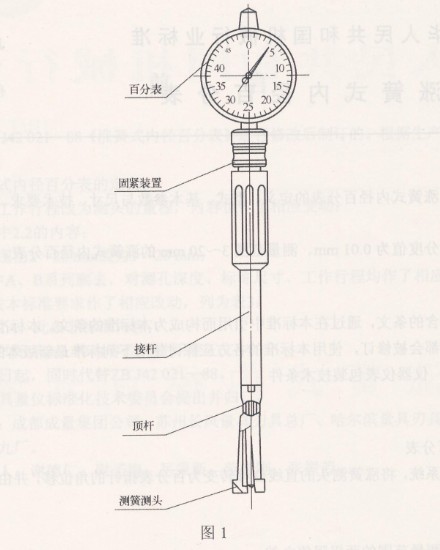

4.1涨簧式内径百分表的型式见图1。该图仅作图解说明,不表示详细结构。

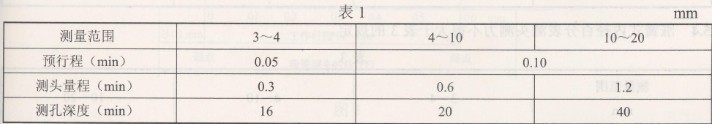

4.2涨簧式内径百分表的测孔深度和测头量程见表1。


5技术要求
5.1涨簧式内径百分表各表面不得有影响使用性能的外部缺陷。


5.2涨簧式内径百分表的测量机构在正常使用状态下,移动应平稳、灵活,无卡滞和松动现象。

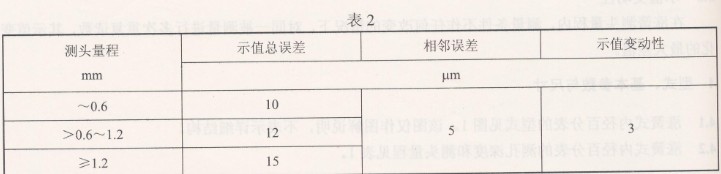

5.3涨簧式内径百分表示值总误差、相邻误差和示值变动性应不大于表2的要求。


5.4涨簧式内径百分表测头测力不得大于表3的规定。
