JB/T 10036-1999 电感式测微仪

1范围
本标准规定了电感式测微仪（指针式）的术语、型式、尺寸、基本参数、技术要求、试验、标志与包装。

本标准适用于以指针指示的、分度值为O.lum，0.2 um，0.5 um，1um，2um，5 um, 10 um, 20 um的电感式测微仪（以下简称测微仪）。

2定义
本标准采用下列定义。

2.1准备时间
传感器装夹后通电预热使测微仪达到稳定状态所需要的时间。

2.2零位平衡
换档时，各档零位指示的一致性。

3型式、尺寸与基本参数
3.1型式与名称

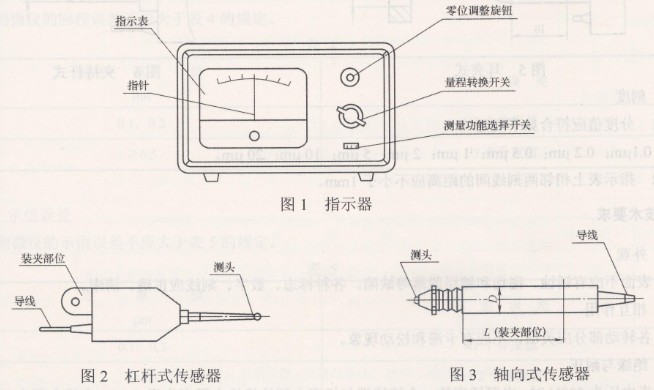

测微仪由指示器和传感器组成，其型式及主要部分名称见图1～图3（图示结构仅作图解说明，不表示详细结构）。

3,2装夹及连接尺寸

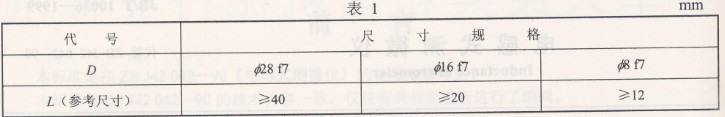

3.2.1轴向式传感器的装夹尺寸见表1。

3.2.2轴向式传感器测头的连接尺寸见图4。

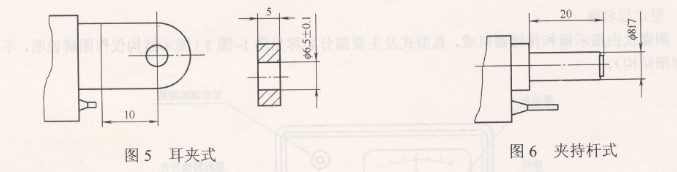

3.2.3杠杆式传感器的装夹部位型式和尺寸如图5和图6所示。

3.3刻度
3.3.1  分度值应符合如下规定：
0.1um;  0.2um:0.5 um; 1 um;2 um;5 um;  10 um;  20 um.

3.3.2指示表上相邻两刻线间的距离应不小于1mm。

4技术要求
4.1外观
表面不应有锈蚀、碰伤和镀层脱落等缺陷。各种标志、数字、刻线应正确、清晰。

4.2相互作用
各转动部分应灵活，不应有卡滞和松动现象。

4.3绝缘与耐压
当电压为500V时，电源插座的一个接线端与机壳之间的绝缘电阻应大于5MQ；交流电压为1000V时，耐压试验1min，指示器不应有击穿现象。
