GB/T 11852-2003 圆锥量规公差带分布及使用规则

A．3.3本标准规定的1、2、3级三个圆锥锥角公差等级的圆锥量规可以用涂色研合的方法分别检验如下锥角公差等级的工件的锥角：

1级圆锥量规用于检验锥角公差等级为AT3、AT4的工件的锥角；
2级圆锥量规用于检验锥角公差等级为AT5、AT6的工件的锥角；
3级圆锥量规用于检验锥角公差等级为AT7、AT8的工件的锥角。

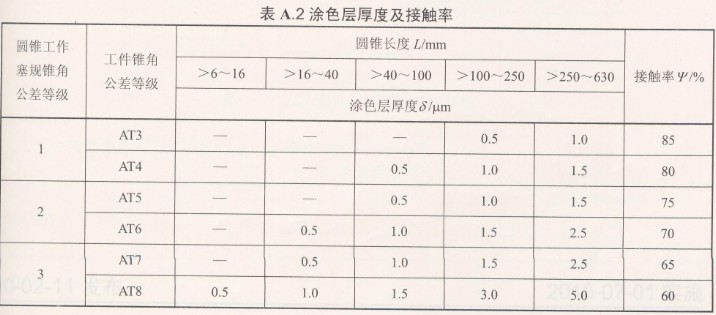

检验上述工件时，所采用的涂层厚度δ应不大于以及接触率ψ应不小于表A．2中的规定。研合时的轴向测力应控制在100 N以下。圆锥锥角公差等级为AT3～AT6的工件的表面粗糙度按轮廓算术平均偏差Rα值应小于0.04 um，圆锥锥角公差等级为AT7～AT8的工件的表面粗糙度按轮廓算术平均偏差Rα
值应小于1.60 um。

采用表A．2的数据时，应考虑工件公差的分布位置。对于单向分布的公差带应规定相应的接触方位，
并应将涂色层厚度乘以2。
