JB/T 10012-1999 万能测齿仪

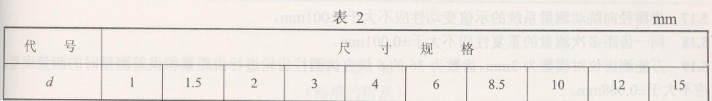

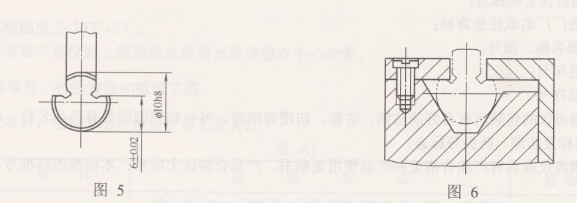

4.4活动测量爪及固定测量爪的装夹型式和尺寸，见图5和图6。
4.5万能测齿仪测量用重锤的质量应符合如下规定：
500g, 200g，1000g。
5技术要求
5.1万能测齿仪及其测量用附件的工作面不应有碰伤、锈蚀，非工作面应有防护涂层、镀层或其他防护性处理。
5.2各紧固部分牢固可靠，各移动部分灵活平稳，不允许有卡滞和松动现象。
5.3油压阻尼器调到最大阻尼位置时，测量滑座在全行程范围内的运动时间应大于4s。
5.4万能测齿仪的测力应为2～2.5N。
5.5顶尖锥面、球形测头工作部位和刀口形测量爪工作刃的硬度应不低于713HV。
5.6球形测头工作面、测量爪工作刃以及顶尖锥面的表面粗糙度Ra值为：
球形测头工作面： 0.16um;
测量爪工作刃： 0.08um;
顶尖锥面： 0.32um。
5.7同一对刀口测量爪及带钢球测量头的伸出长度和高度应一致，其差值应不大于0.3mm。
5.8测量爪工作刃的直线度公差为0.001mm
5.9工作刃的平行度公差为0.002mm。
5.10顶尖锥面对外圆柱面的圆跳动公差为0.005mm。
5.11 上、下两项尖的同轴度公差为0.14mm。
5.12两顶尖轴心线对测量爪导轴的垂直度公差为0.1mm/120mm。
5.13万能测齿仪的专用量块精度应不低于3级，按GB/T 6093的规定。
5.14万能测齿仪所带的杠杆齿轮比较仪应符合GB/T 6320的规定。
5.15传送杆一测微系统的示值变动性应不大于0.0005mm。
5.16测量滑板滑动的示值变动性应不大于0.001mm。
5.17齿圈径向跳动测量系统的示值变动性应不大于0.001mm。
5.18同一齿距多次测量的重复性应不大于 ±0.001mm。
5.19万能测齿仪对模数为3mm、齿数为36的6级直齿圆柱齿轮进行齿距累积误差测量时的测量误差，应不大于 ±0.008mm。
6标志与包装
6.1 万能测齿仪上应标志：
a)制造厂厂名或注册商标；
b)仪器名称、型号；
c)制造年月；
d)产品序号。
6.2万能测齿仪的包装应有良好的防锈、防振、防潮等措施，外包装表面应具有产品名称、制造厂厂名或注册商标及防潮、防振等标志。
6.3万能测齿仪应具有产品合格证和产品使用说明书，产品合格证上应有：本标准的标准号、产品序号等。
