JB/T 10080.2-2000 光栅线位移传感器

4.6.2.1  方波输出

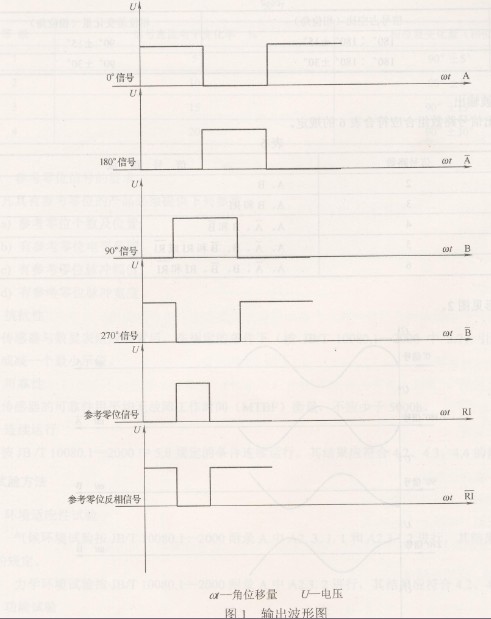

4.6.2.1.1波形见图1。

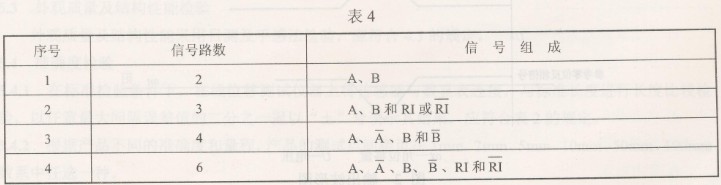

4.6.2.1.2输出信号路数组合应符合表4的规定。

4.6.2.1.3在说明书中应给出信号的高低电平范围。

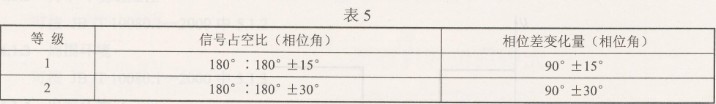

4.6.2.1.4输出信号占空比及相邻90°两路信号相位差变化量见表5。

4.6.2.2  正弦波输出

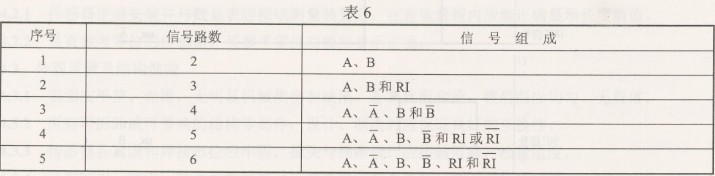

4.6.2.2.1输出信号路数组合应符合表6的规定。

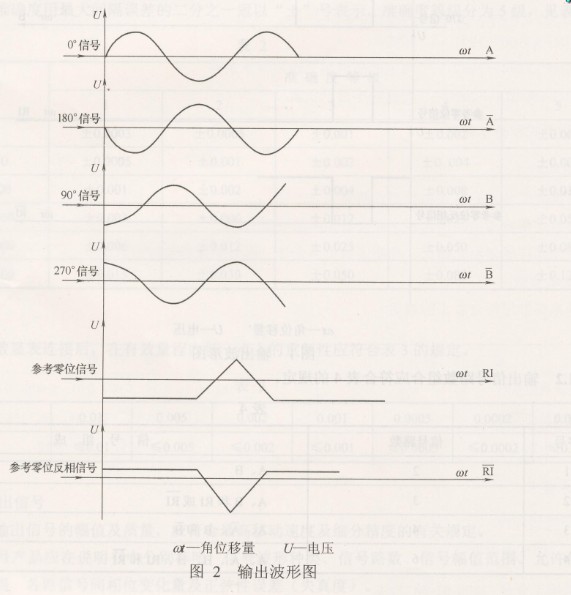

4.6.2.2.2波形见图2。
