GB/T 20919-2007 电子数显外径千分尺

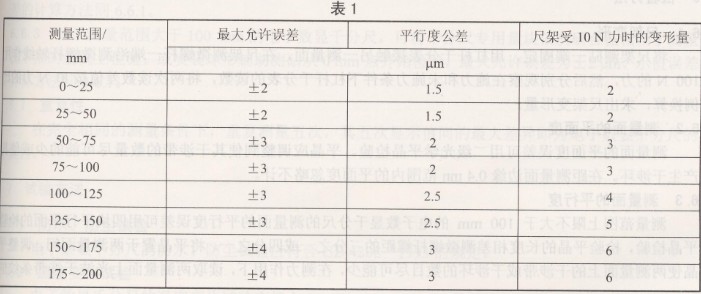

5.7.2在规定的测力范围内，两测量面的平行度误差不应大于表1的规定。

5.7.3合金工具钢测量面的硬度不应小于760 HV1（或61.8 HRC）；不锈钢测量面的硬度不应小于551HV(或52.5 HRC)。

5.7.4两测量面不得有明显的偏位。

5.8电子数显装置
5.8.11功能键
电子数显装置的功能键应灵活、可靠，标注的符号或图文应清晰且含义准确。

5.8.2数字显示屏
电子数显千分尺电子数显装置的数字显示应清晰、完整、无闪跳现象，字高不应低于4 mm。

5.8.3角度传感器
电子数显千分尺电子数显装置的角度传感器宜为二等分、四等分、五等分。

5.8.4分度误差
电子数显千分尺电子数显装置的角度误差不应大于0.002 mm。

5.8.5数值漂移
电子数显千分尺电子数显装置的数值漂移不应大于其分辨力。

5.8,6电源
电子数显装置的电源电压应为1.5 v或3V。

5.8.7通讯接口
5.8.7.1  电子数显千分尺电子数显装置宜设置通讯接口。

5.7.2电子数显装置的通讯接口宜为RS．232或USB。制造商应能够提供电子数显千分尺电子数显装置与其他设备之间的通讯电缆和通讯软件。

5.8.8防护等级(IP)
电子数显装置应具有防水、防尘能力，其防护等级不得低于IP40（见GB 4208—1993）。

5.8.9工作环境
电子数显装置应能在环境温度0℃～40℃、相对湿度不大于80%的条件下，进行正常工作。

5.8.10抗静电干扰能力和抗电磁干扰能力
电子数显装置的抗静电干扰能力和抗电磁干扰能力均不应低于1级(见GB／T 17626.2一l998、GB／T 17626.3—1998)。

5.9最大允许误差

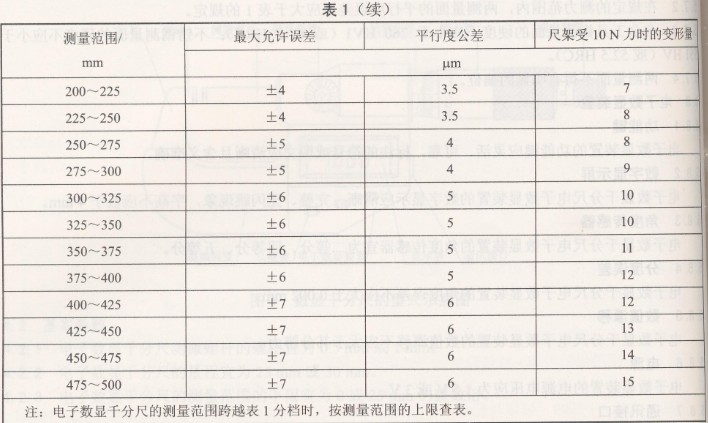

电子数显千分尺的最大允许误差应符合表1的规定。

5. 10重复性
数显千分尺的重复性不应大于0.001 mm。

5. 11  校对量杆
5. 11.1  校对量杆
测量范围下限大于0 mm的电子数显干分尺应提供校对量杆。

5. 11.2硬度
校对量杆的硬度不应小于760 HV1（或61.8 HRC）。

5. 11.3尺寸偏差
校对量杆的尺寸偏差为js2（见GB/T 1800.4-1999）。

5. 11.4隔热装置
校对量杆应具有隔热装置。

6检验方法
6.1  尺架变形
将尺架测砧一端固定，用杠杆千分表接触另一测量面，在尺架测微螺杆一端沿测微螺杆轴线作用100 N的力，然后分别观察在施力和未施力条件下杠杆千分表的读数，将两次读数差值按10 N力的比例换算，求出尺架变形量。

6.2测量面的平面度
测量面的平面度误差可用二级光学平晶检验。平晶应调整到使其干涉带的数量尽可能的少或使其产生干涉环。在距测量面边缘0.4 mn范围内的平面度忽略不计。

6.3测量面的平行度
测量范围上限不大于100 mm的电子数显千分尺的测量面的平行度误差可用四块平行平面的检验平晶检验，检验平晶的长度相差测微螺杆螺距的三分之一或四分之一。将平晶置于两测量面间，调整平晶使两测量面上的干涉带或干涉环的数目尽可能少，在测力作用下，读取两测量面上光波干涉带条纹的
