JB/T 10033-1999 测微头

1范围
本标准规定了测微头的型式、基本参数、尺寸、技术要求、检验规则、标志与包装。

本标准适用于分度值为0.01mm、0.001mm，测微螺杆螺纹的螺距为0.5mm或1mm，测量范围为15、0～25和0～50mm的测微头。

2定义
本标准采用下列定义。

2.1测微头
利用螺旋副原理，对测微螺杆轴向移动量进行读数并备有安装部位的测量器具。

2.2测微头的移动偏差
沿测微螺杆全量程得到的读数偏差曲线。曲线的最高点与最低点在纵坐标上的差值。

3型式、基本参数与尺寸

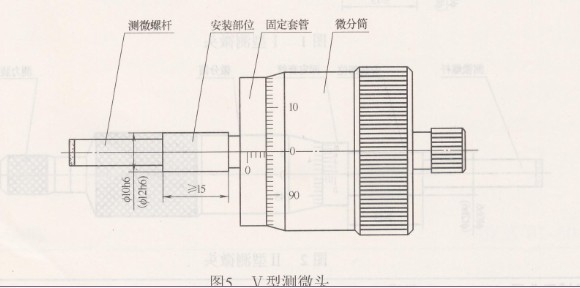

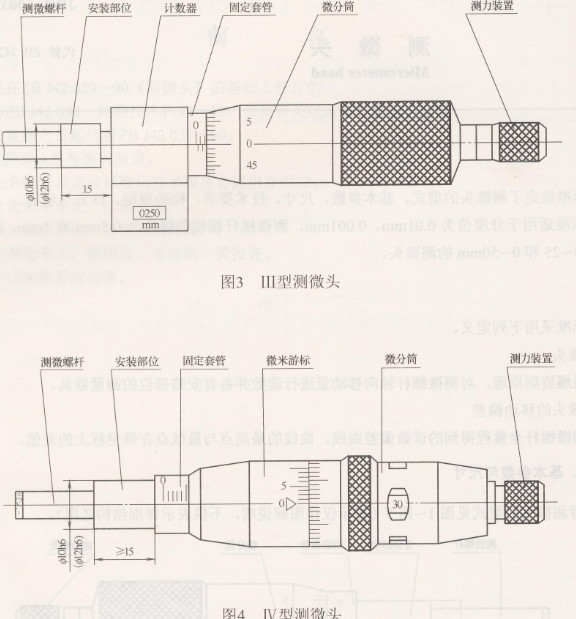

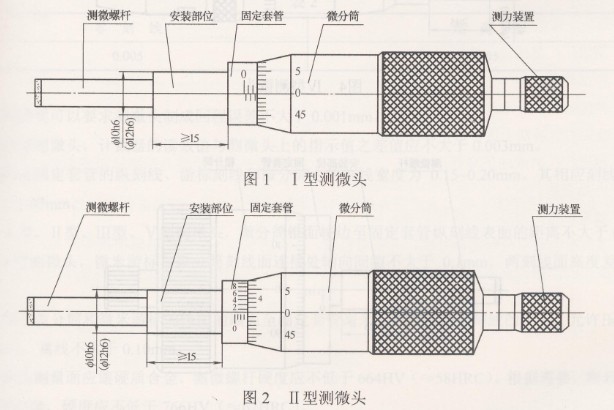

3.1推荐测微头的型式见图1～图5（图示仅作图解说明，不供表示详细结构之用）。
