JB/T 8346-2010 带表卡尺指示表

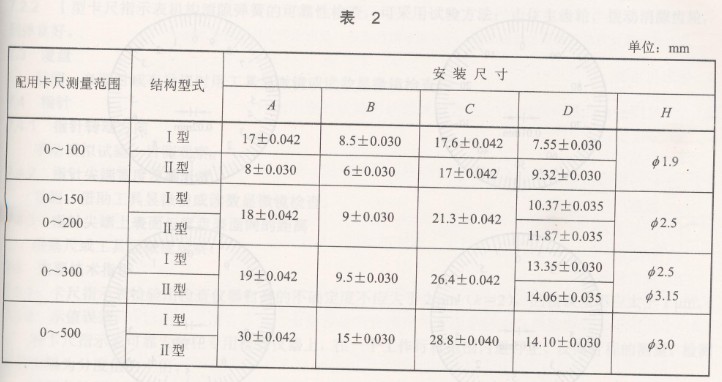

4.4卡尺指示表表圈应有锁紧机构。

4.5分度值为0.01 mm、0.02 mm、0.05 mm的卡尺指示表宜具有防震装置。

5要求
5.1外观
5.1.1卡尺指示表表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。

5.1.2表蒙应透明、清洁、无划痕、气泡等影响读数的缺陷。

5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。

5.2相互作用
5.2—1  卡尺指示表各转动件应转动平稳、灵活、可靠、无卡滞现象和异常响声。

5.2.2卡尺指示表表圈的锁紧机构应牢靠。

5.2.3  I型卡尺指示表的机构消隙弹簧应能扭转，且不能脱开失去扭力。

5.2.4转动表圈，度盘应能可靠地同步转动。

5.3度盘

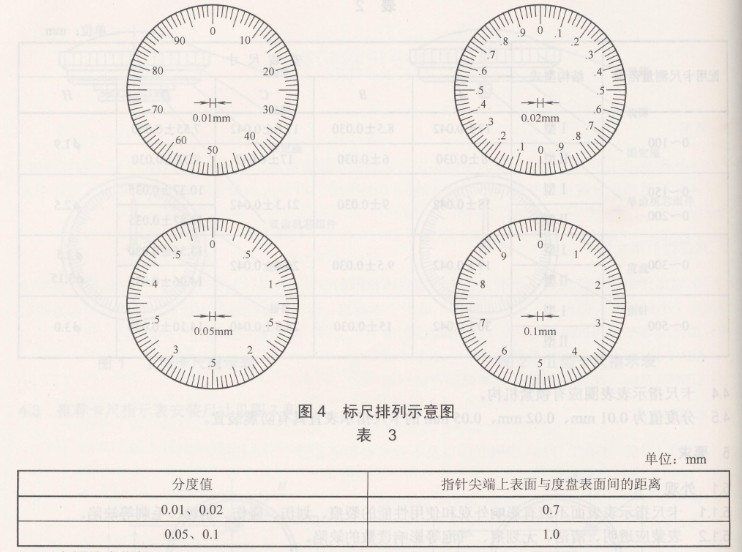

5.3.1标尺应按0.01 mm、0.02 mm、0.05 mm或0.1 mm分度值排列，且标尺标记清晰、背景反差适当。分度值应清晰地标记在度盘上，见图4。

5.3.2标尺间距不应小于0.8 mm。

5.3.3标尺标记宽度为0.15 mm~0.25 mm，宽度差不应大于0.05 mm。

5.3.4标尺标记长度不应小于标尺间距。

5.3.5每5个标尺标记应为一个长标尺标记，每5个或1 0个标尺标记应有标尺标数，且标尺标数宜与相对应的线值相同。

5,4指针
5.4.1  卡尺指示表的指针转动方向应保证在拉动带表卡尺尺框，使测量面间距离增大时，指针按顺时针方向转动。

5.4.2指针尖端宽度不应大于标尺间距的20%，且与标尺标记宽度应尽量一致。

5.4.3指针长度应保证指针尖端位于短标尺标记长度的30%～80%之间。

5.4.4指针尖端上表面与度盘表面间的距离不应大于表3的规定。

5.5主要技术指标

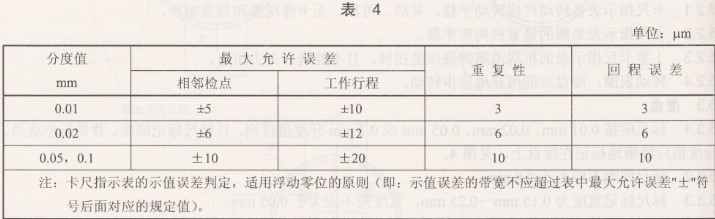

卡尺指示表的最大允许误差及重复性、回程误差不应超过表4的规定。

6检查条件
检验卡尺指示表时，室内环境温度应为20℃±5℃，且卡尺指示表及检验仪器应至少等温2h。

7检查方法
7.1外观
目力观察。

7.2相互作用

7.2.1  卡尺指示表转动平稳性采用手感试验检查。
