JB/T 10588-2006 米制锥螺纹量规

5米制锥螺纹量规的螺纹牙型

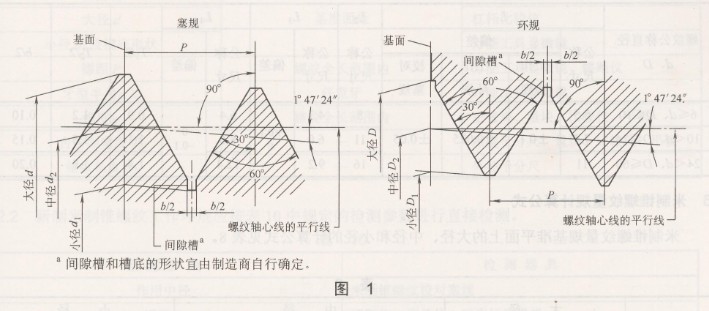

5.1  米制锥螺纹量规的螺纹牙型如图1所示。图示仅供图解说明。

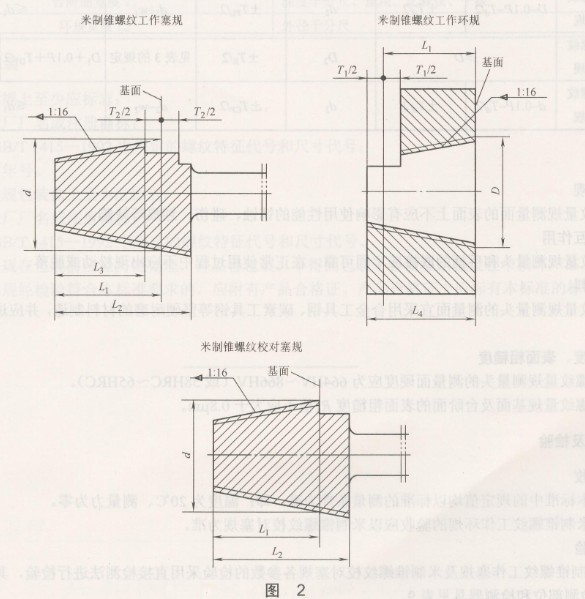

5.2米制锥螺纹量规的型式如图2所示。图示仅供图解说明。

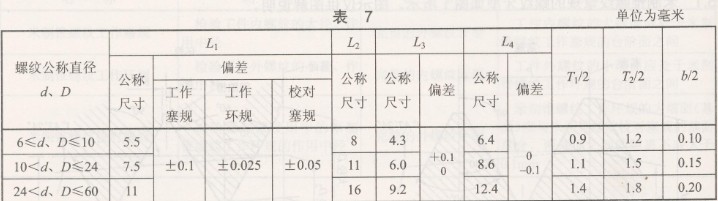

5.3米制锥螺纹量规的基本尺寸及尺寸偏差见表7的规定。

6米制锥螺纹量规计算公式

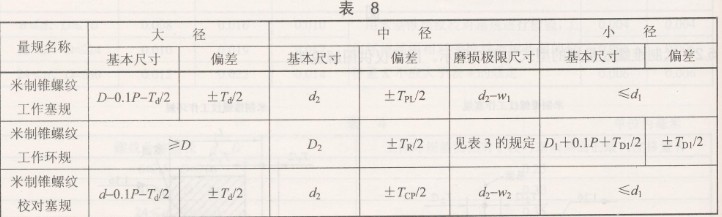

米制锥螺纹量规基准平面上的大径、中径和小径的计算公式见表8。

7要求
7.1  外观
螺纹量规测量面的表面上不应有影响使用性能的锈蚀、碰伤、划痕等缺陷。

7.2相互作用
螺纹量规测量头和手柄的联接应牢固可靠，在正常使用过程中不应出现松动或脱落。

7.3材料
螺纹量规测量头的测量面宜采用合金工具钢、碳素工具钢等坚硬耐磨的材料制造，并应进行稳定性处理。

7.4硬度、表面粗糙度
7.4.1  螺纹量规测量头的测量面硬度应为664HV～866HV（或58HRC～65HRC）。

7.4,2螺纹量规基面及台阶面的表面粗糙度Ra值不应大于0.8um。

8验收及检验
8.1验收
8.1.1  本标准中的规定值均以标准的测量条件为准，即：温度为200℃、测量力为零。

8.1.2米制锥螺纹工作环规的验收应以米制锥螺纹校对塞规为准。

8.2检验

8.2.1米制锥螺纹工作塞规及米制锥螺纹校对塞规各参数的检验采用直接检测法进行检验，其主要检测参数、检测部位和检测器具见表9。
