JB/T 10865-2008 统一螺纹量规

发布时间:2012-05-19 作者:可立德商城 点击: ...

1范围
本标准规定了统一螺纹量规的术语和定义、分类、符号、螺纹牙型、公差、要求、检验、标志与包装等。


本标准规定的螺纹量规适用于检验GB/T 20666~20670中规定的螺纹。


2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。


GB/T 20666-2006  统一螺纹  公差(IS0 5864: 1993,ISO inch screw threads-Allowances andTolerances,MOD)


GB/T 20667-2006统一螺纹  极限尺寸(ASME Bl.l-2003,MOD)


GB/T 20668-2006统一螺纹基本尺寸(ASME Bl.l-2003,MOD)


GB/T 20669-2006  统一螺纹  牙型(IS0 68-2: 1998,ISO general purpose screw threads-Basicprofile-Part 2:Inch screw threads,   MOD)


GB/T 20670-2006  统一螺纹  直径与牙数系列(IS0 263: 1973,ISO inch screw threads-Generalplan and selection for screws,  bolts and nuts-Diameter range 0.06 t0 6 in,  MOD)


3术语和定义
GB/T 20666~20670中确立的以及下列术语和定义适用于本标准。


3.1
统一螺纹量规  limit gauges for unified screw threads
具有标准统一螺纹牙型,能反映被检内、外螺纹边界条件的测量器具。按使用性能分为:工作螺纹量规和校对螺纹量规。


3.2
工作螺纹量规  working gauges for unified screw tbreads
操作者在制造工件螺纹过程中所用的螺纹量规。


3.3
校对螺纹量规  check gauges for unified screw threads
在制造工作螺纹环规或检验使用中的工作螺纹环规是否已磨损所用的螺纹量规。


4分类

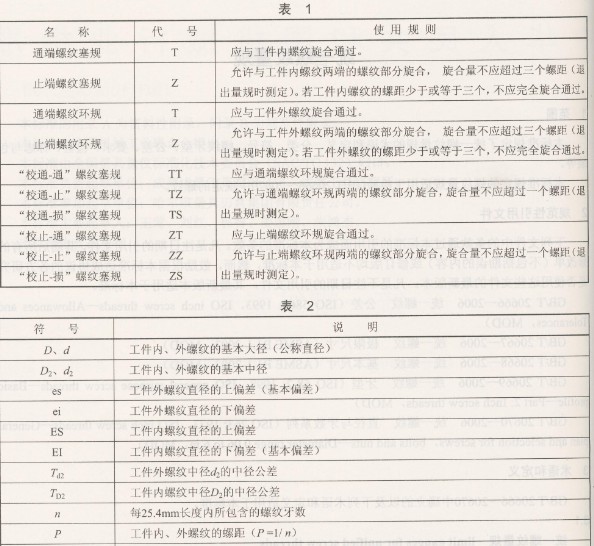

表1中所列的螺纹量规名称、代号、使用规则适用于本标准。


5符号

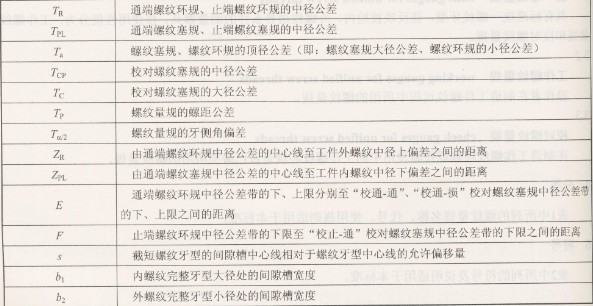

表2中所列的符号及说明适用于本标准。
