JB/T 10865-2008 统一螺纹量规

7.2螺距公差TP

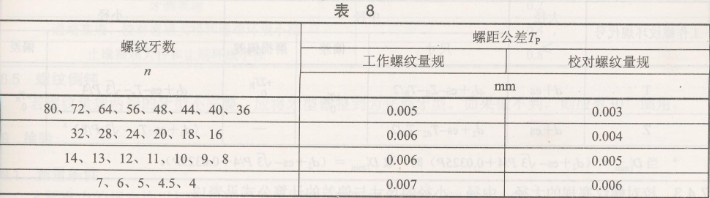

螺纹量规的螺距公差见表8。螺距的实际偏差可以是“正”的，也可以是“负”的。螺距公差适用于量规螺纹全长范围内的任意牙数。

7.3牙侧角偏差

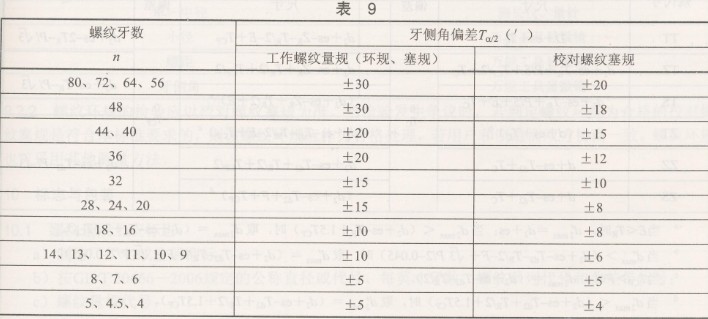

螺纹量规的牙侧角允许偏差见表9。牙型面有效长度内的直线度误差不应超过牙侧角的公差范围。对公称直径小于或等于4in的螺纹量规，其直线度误差不应大于0.002mm;公称直径大于4in的螺纹量规：其直线度误差不应大于0.003mm。

7.4公式

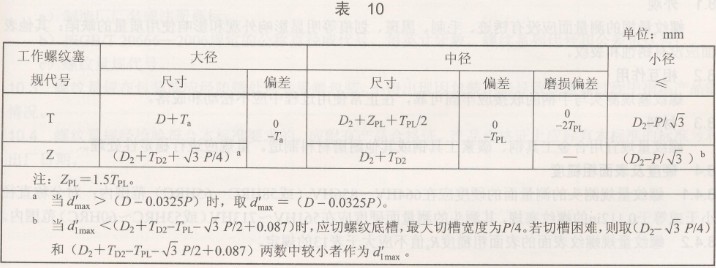

7.4.1  工作螺纹塞规的大径、中径、小径的尺寸与偏差的计算公式见表10。

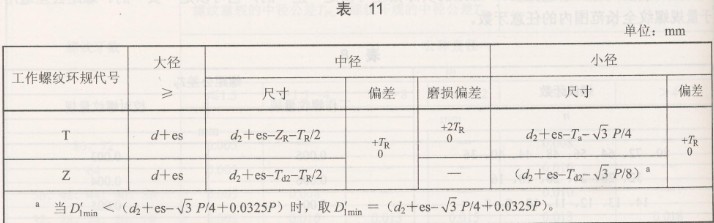

7.4.2工作螺纹环规的大径、中径、小径的尺寸与偏差的计算公式见表11。

7.4.3校对螺纹塞规的大径、中径、小径的尺寸与偏差的计算公式见表12。

8要求
8.1  外观
螺纹量规的测量面应没有锈迹、毛刺、黑斑、划痕等明显影响外观和影响使用质量的缺陷；其他表面应没有锈蚀和裂纹。

8.2相互作用
螺纹塞规测头与手柄的联接应牢固可靠，在正常使用过程中应不松动和脱落。

8.3材料
螺纹量规宜用合金工具钢、碳素工具钢或其他耐磨材料制造。量规应进行稳定性处理。

8.4硬度及表面粗糙度
8.4.1  螺纹量规测头的测量面的硬度应在664HV～856HV（或58HRC～65HRC）范围内；对公称直径小于或等于0.112in的螺纹塞规，其测头的测量面硬度应在561HV～713HV（或53HRC～60HRC）范围内。

8.4.2螺纹量规螺纹表面的表面粗糙度Ra值不应大于表13的规定。
