JB/T 8604-1997 气动小喷嘴式内径测量装置

1范围
本标准规定了气动小喷嘴式内径测量装置（以下简称内径测量装置）的术语、技术要求、检验方法、标志与包装。

本标准适用于测量喷嘴为Φ0.3—Φ0.4mm的内径测量装置，喷嘴为Φ0,3～Φ0.4mm的其他测量装置也可参照使用。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

JB/T 3760-1991  浮标式气动量仪
JB/T 5212-1991  气动测量头技术条件

3术语
3.1  小喷嘴式内径测量装置
由测量喷嘴为Φ3～Φ0.4mm的内径测量头（以下简称测量头）、校对环规和气动放大器（以下简称放大器）组成，并且必须与浮标式气动量仪（以下简称气动量仪）配套使用。

3.2气动放大器
是小喷嘴测量头与气动量仪配套使用时，为了提高放大倍数而设置的放大装置。

4型式、尺寸与基本参数

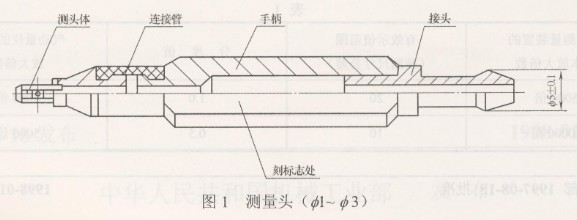

4.1测量头的型式与连接尺寸见图1和图2。

4.2校对规与放大器的型式见图3和图4（图1～图4型式仅供参考）。
当S<10mm时，a=1/5S;当S≥10nmm时，a=2mm；

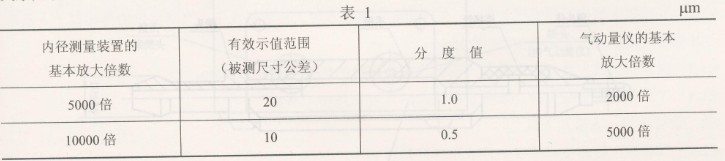

4.3  内径测量装置的基本放大倍数，有效示值范围（被测尺寸公差）与配套气动量仪的基本放大倍数关系见表1。

5技术要求
5.1  外观及相互作用

各表面不得有碰伤、划伤、锈蚀等缺陷。各涂层和镀层不得有脱落和色泽不均等缺陷。
各可动部分运动应平稳，无卡滞和松动现象，并能可靠地固定在所需的位置。各紧固部分应牢固可靠。

5.2技术性能

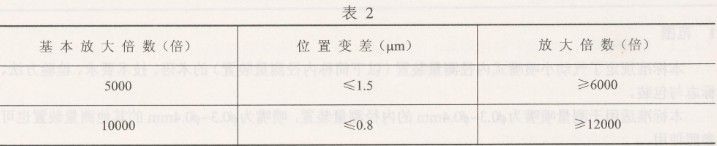

5.2.1测量头的位置变差和放大倍数应符合表2规定。

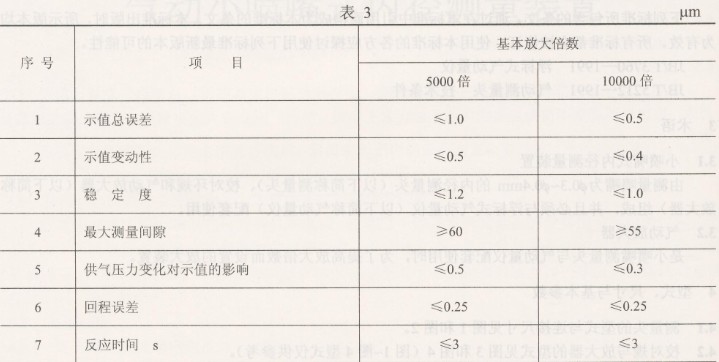

5.2.2在基本放大倍数情况下，在有效示值范围内，放大器的性能应符合表3规定。
