JB/T 9942-1999 光栅角位移传感器

发布时间:2012-05-19 作者:可立德商城 点击: ...

1范围
本标准规定了光栅角位移传感器的结构型式和基本参数、技术要求、试验方法、检验规则和标志、包装及储存。


本标准适于以圆光栅盘为检测元件的角位移传感器。它与数显表组成角位移测量系统,主要用于机床、仪器的数显及数控。


2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。


GB 191-1990    包装储运图示标志
GB/T 4857.5-1992运输包装件基本试验垂直冲击跌落试验方法
GB/T 4857.7-1992  运输包装件基本试验  正弦振动(定额)试验方法
GB/T 6587,2-1986  电子测量仪器温度试验
GB/T 6587.3-1986  电子测量仪器湿度试验
GB/T 13306-1991  标牌
GB/T  133 84-1992  机电产品包装通用技术条件


3结构型式和基本参数


3.1结构型式
开启式光栅角位移传感器,读数头与圆光栅盘分离。
封闭式光栅角位移传感器,读数头与圆光栅盘组成整装部件。


3.2型号
光栅角位移传感器的型号表示方法如下:


3.3基本参数

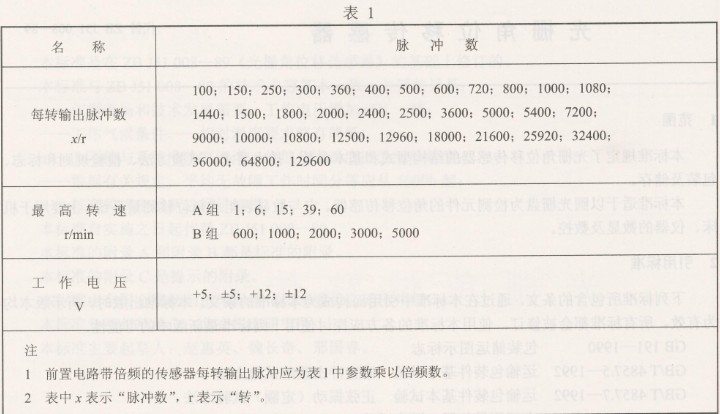

光栅角位移传感器的基本参数应符合表1的规定,其传动轴的连接形式和尺寸,应在产品说明书中给出。


4技术要求
4.1  环境适应性


4.1.1  气候环境

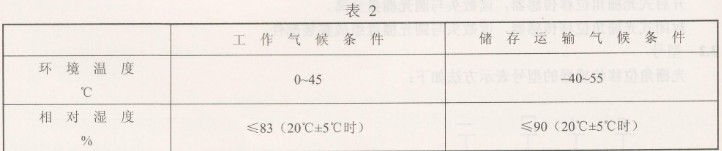

光栅角位移传感器的工作气候条件及储存运输气候条件见表2。


4.1.2力学环境
4.1.2.1光栅角位移传感器在有包装情况下允许受到一般振动和冲击,并符合GB/T 4857.7中规定的试验要求,振动时间为40 min。


4.1.2.2正确包装后的产品,经过汽车以25~40 km/h的速度在三级公路上行驶200 km后开始检查,应能保持其性能和技术指标,并允许与4.1.2.1等效。

4.1.2.3正确包装后的产品,应能符合GB/T 4857.5中规定的跌落试验要求,跌落高度等于300mm。
