JB/T 9943-1999 磁栅线位移传感器 技术条件

1范围
    本标准规定了磁栅线位移传感器（以下简称磁栅传感器）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装与贮存。

    本标准适用于线型磁栅传感器和带型磁栅传感器。

2引用标准
    下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

    GB 191-1990    包装储运图示标志
    GB/T 15464-1995仪器仪表包装通用技术条件

3型式与基本参数
3.1型式
    磁栅传感器有两种型式：
    a)线型磁栅传感器；
    b)带型磁栅传感器。

3.2基本参数

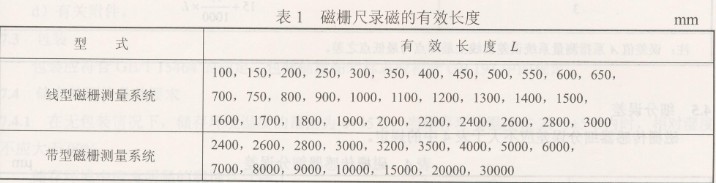

3.2.1磁栅尺录磁的有效长度L见表1。

4技术要求
4.1  工作环境和工作条件

4.1.1  工作环境的温度范围为0～45℃；当工作环境温度在20℃士5℃内时，相对湿度不应大于90%。

4.1.2磁栅不得直接与强磁场（例如磁性表座）接触。

4.2外观及相互作用
4.2.1表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志、数字应正确、清晰。

4.2.2各紧固部分应牢固、可靠；各转动部分应灵活，不应有卡滞和松动现象。

4.3录磁长度

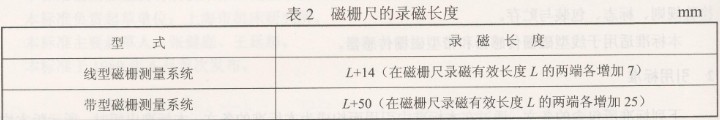

    磁栅尺的录磁长度应不小于表2中的规定。

4.4准确度

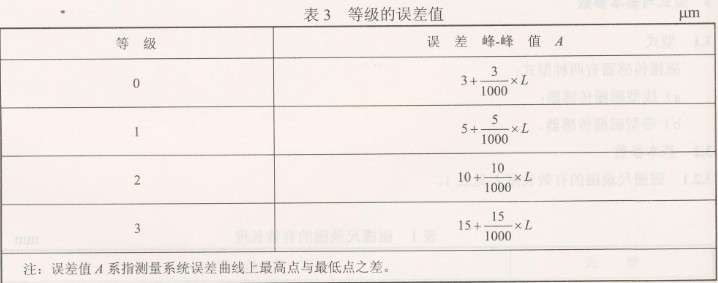

    准确度共分为四个等级，每个等级的误差值A按表3中的公式计算，准确度用数值A的二分之一冠以“±”号表示。

4.5细分误差
    磁栅传感器细分误差应不大于表4中的规定。

4.6重复性
    重复性应不大于表5中的规定。
