JB/T 10009-2010 测量台架

5.5工作面平面度和垂直度

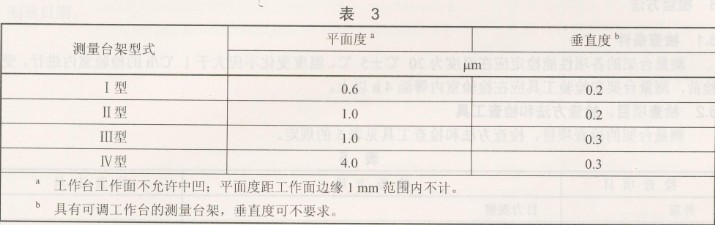

5.5.1  测量台架工作台工作面的平面度应符合表3的规定。

5.5.2测量台架夹持孔轴线对工作台工作面的垂直度应符合表3的规定。

5.6变化量

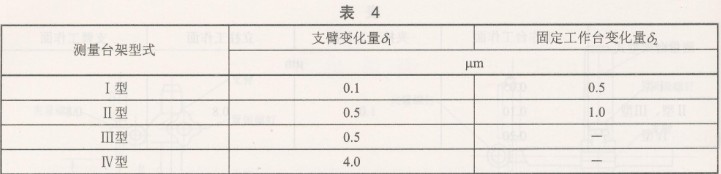

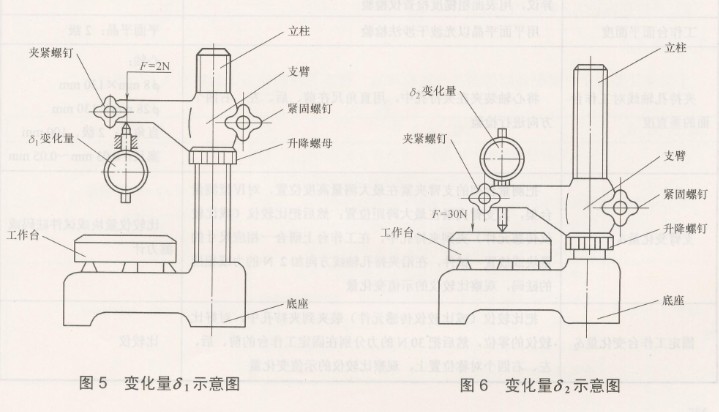

5.6.1  在测量台架的支臂上，沿夹持孔轴线方向施加2N的作用力时，支臂在夹持孔轴线方向上尺寸变化量δ1不应大于表4的规定，见图5。

5.6.2在测量台架固定工作台面上施加30N时，工作台面在夹持孔轴线方向上位移变化量δ2不应大于表4的规定，见图6。

5.7附件
I型和II型测量台架应配有必备的附件，附件的种类、要求及检查方法见附录A。

6检验方法

6.1检查条件
测量台架的各项性能检定应在温度为20℃±5℃，温度变化不应大于1℃／h的检验室内进行。受检前，测量台架和检验工具应在检验室内等温4h以上。

6.2检查项目、检查方法和检查工具

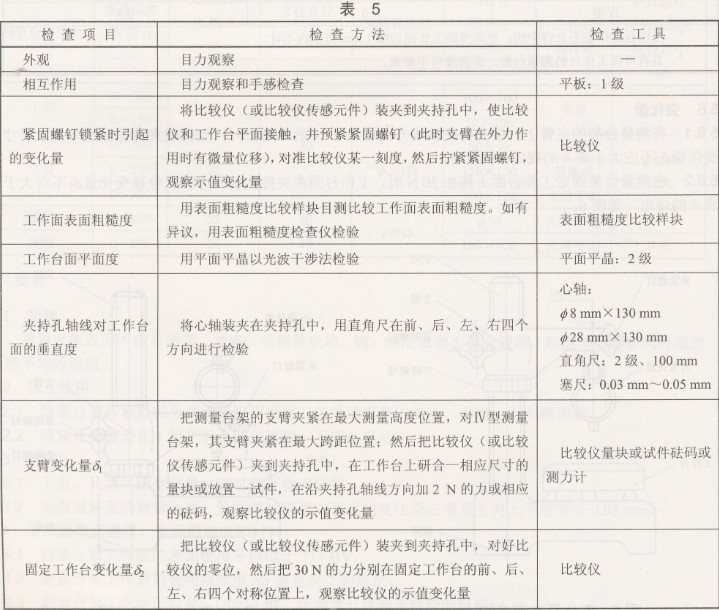

测量台架的检查项目、检查方法和检查工具见表5的规定。
