JB/T 10631-2006 针规

发布时间:2012-05-12 作者:可立德商城 点击: ...

1范围
本标准规定了针规的术语和定义、分类和型号命名、要求、试验方法、标志和包装。
本标准适用于用钢、硬质合金或陶瓷等材料制造的标称值从0.1mm至25mm的所有针规。


2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。


GB/T 1182-1996形状和位置公差通则、定义、符号和图样标示法(eqv IS0 1101:1996)


GB/T 4380-2004  圆度误差的评定  两点、三点法


GB/T 7235-1987评定圆度误差的方法半径变化量测量(eqv IS0 4291:1985)


GB/T 18779,1-2002产品几何量技术规范(GPS)工件与测量设备的测量检验第1部分:按规


范检验合格或不合格的判定规则( eqv IS0 14253-1:1998)


JJF 1001-1998通用计量术语及定义


3术语和定义
JJF 1001和GB/T 1182中确立的以及下列术语和定义适用于本标准。


3.1
针规pin gauge
用耐磨材料制造,以圆柱面作为工作面的实物量具。可制成单件或者具有一定尺寸间隔的成套组合。


3.2
尺寸间隔step
成套针规中相邻标称值的差值。
注:一般为定值,推荐值为0.01mm。


3.3
工作长度  worling length
可用于测量的针规工作面的轴向长度。


3.4
直径变动量  variation in diameter
在针规的工作长度内,任意直径的最大值和最小值之差。


4产品分类
4,1  按材料分类
根据制造材料不同,针规分为钢制、硬质合金和陶瓷三大类。


4.2按外形分类

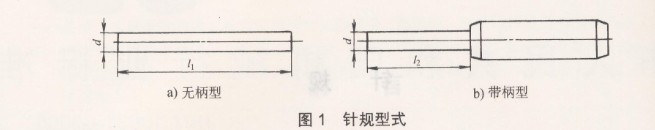

根据外形不同,针规分为无柄型和带柄型两种,如图l所示。


4.3型号命名

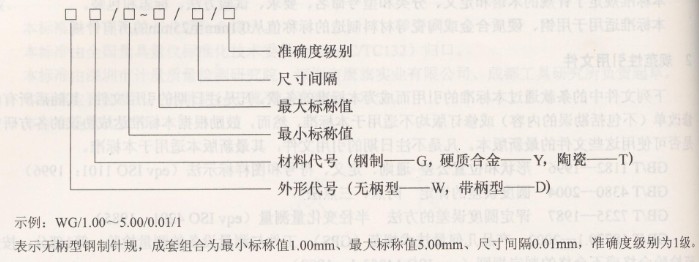

4.3.1  成套针规命名

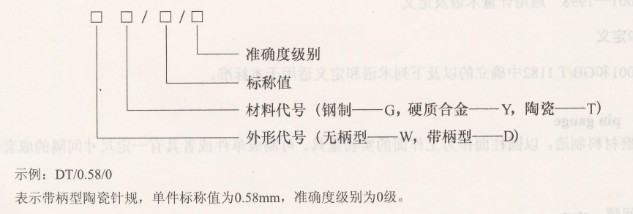

4.3.2  单件针规命名


5要求


5.1  硬度

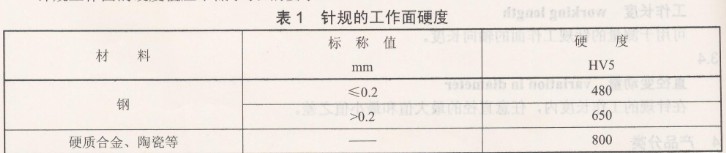

针规工作面的硬度值应不低于表1的要求。


5.2线膨胀系数
——钢制针规在(10~30)℃范围内的线膨胀系数应为(11.5±1)×10^-6*K^-1。
——非钢制针规必须给出线膨胀系数,其允差范围应在±10%内。


5.3长度尺寸
针规的长度尺寸不应小于表2的要求。
