JB/T 5212-2006 气动测量头 技术条件
发布时间:2012-05-19
作者:可立德商城
点击: ...

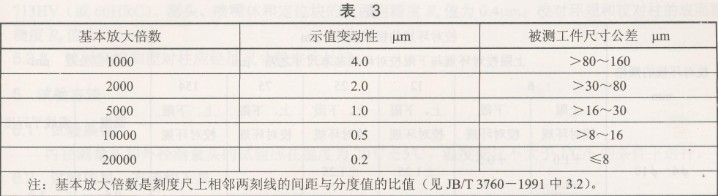

5.2.3 外径测量头的示值变动性不应大于表3的规定。

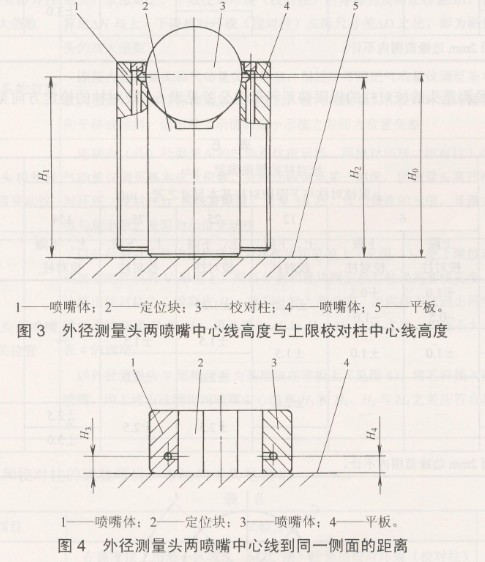

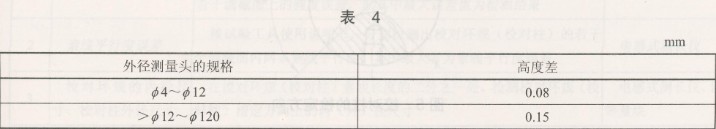

5.2.4外径测量头两喷嘴中心线高度H1、H2应低于上限校对柱中心线高度Ho(见图3),其高度差(Ho-H1)和(HO-H2)均不应大于表4规定。两喷嘴中心线到同一侧面的距离H3、H4之差的绝对值不应大于0.2mm(见图4)。

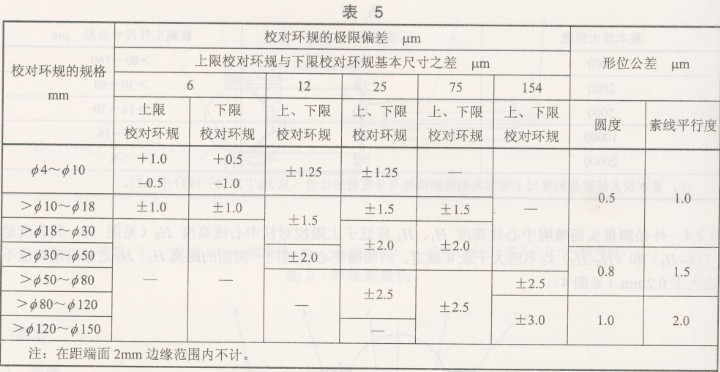

5.2.5用于内径测量头的校对环规的极限偏差和形位公差见表5。

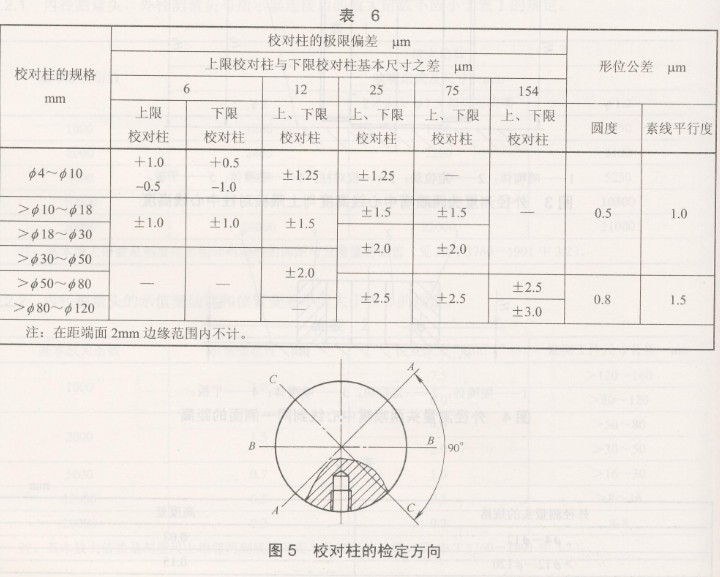

5.2.6用于外径测量头的校对柱的极限偏差和形位公差见表6,校对柱的检定方向见图5中的A-A、B-B和c-c。
