JB/T 5212-2006 气动测量头 技术条件

5.2.7  内径测量头的测头、外径测量头的喷嘴体和定位块及其校对环规和校对柱的表面硬度不应低于713HV(或60HRC)。测头、喷嘴体和定位块的表面粗糙度Ra值为0.4um；校对环规和校对柱的表面粗糙度Ra值为0.2 um。

5.2.8校对环规和校对柱应经过尺寸稳定性处理。

6试验方法
6.1试验条件
内径测量头和外径测量头的试验应在温度为20℃±5℃、温度变化不大于1℃m的条件下进行。

6.2试验项目、方法和工具

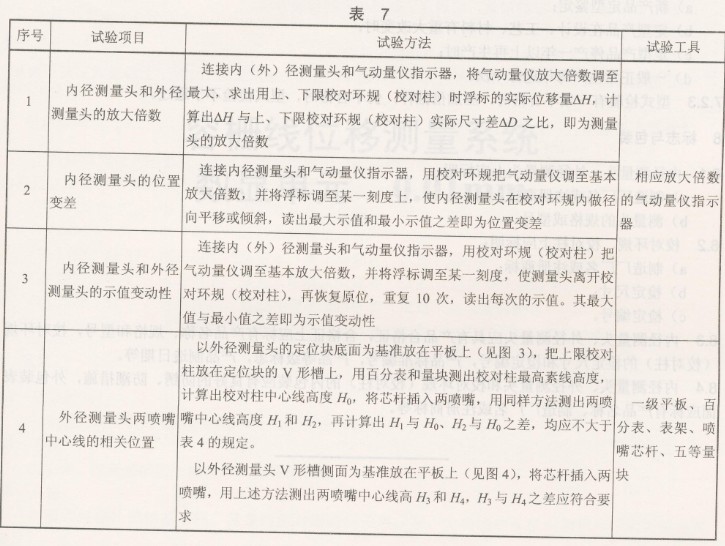

6.2.1  内径测量头和外径测量头的试验项目、方法和工具见表7。

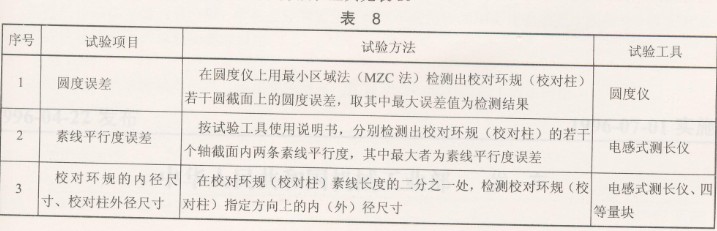

6.2.2校对环规和校对柱的试验项目、方法和工具见表8。

7检验规则
内径测量头、外径测量头的检验分出厂检验和型式检验两种。

7.1  出厂检验
7.1.1  内径测量头出厂检验项目应包括5.1、5.2.1和5.2.2。

7.1.2外径测量头出厂检验项目应包括5.1、5.2.1和5.2.3。

7.1.3校对环规（校对柱）的出厂检验项目应包括5.2.5(5.2.6)，其中形位误差组批抽检。

7.2型式检验
7.2.1  型式检验项目应包括第5章中规定的全部技术内容。

7.2.2型式检验采用产品抽样的方法，样品数不少于三台。在下述情况之一时，应进行型式检验：
a)新产品定型鉴定；
b)定型产品在设计、工艺、材料有重大改变时；
c)定型产品停产一年以上再生产时；
d) 一般正常生产每年进行一次。

7.2.3型式检验有一项不合格时，应加倍抽样，仍不合格时，型式检验不予通过。

8标志与包装
8.1  内径测量头、外径测量头上应标明：
a)制造厂厂名或注册商标；
b)测量头的规格或型号。

8.2校对环规、校对柱上应标明：
a)制造厂厂名或注册商标；
b)检定尺寸；
c)检定编号。

8.3  内径测量头、外径测量头应具有产品合格证，合格证上应标有产品名称、规格和型号，校对环规（校对柱）的检定尺寸和检定编号，产品标准编号．产品等级标志，产品制造日期等。

8.4内径测量头、外径测量头和校对环规（校对柱）的内包装应有良好的防锈、防潮措施，外包装表面应标有产品名称、制造厂厂名或注册商标等。
