JB/T 5212-2006 气动测量头 技术条件

1  范围
本标准规定了气动测量头的术语和定义、型式、要求、试验方法、检验规则、标志和包装等。

本标准适用于与JB/T 3760-1991中规定的浮标式气动量仪指示器连接的、测量工件内径／外径尺寸的非接触式气动测量头（以下分别简称“内径测量头”和“外径测量头”）及其配套的校对环规／校对柱。

注：其他气动测量头也可参照使用。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T  17164 -1997几何量测量器具术语产品术语
JB/T 3760-1991  浮标式气动量仪

3术语和定义
GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
位置变差  the difference cause oflocational change
内径测量头在校对环规内，作径向平移或倾斜时的相对位置变化而产生的最大与最小示值之差（不包括校对环规的形状误差）。

4型式

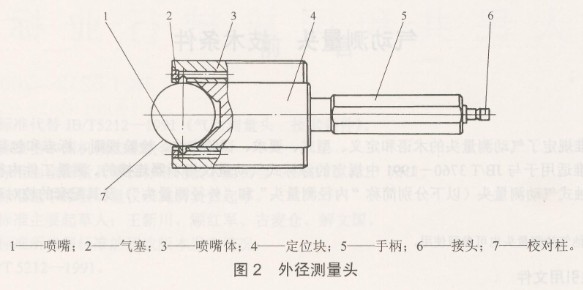

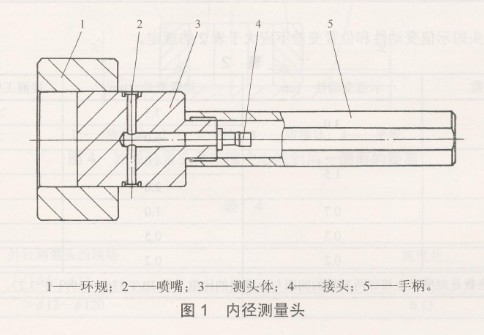

内径测量头、外径测量头的型式如图1、图2所示。图示仅供图解说明。

5要求
5.1  外观
外表面涂层与镀层应均匀、牢固，不应有剥落、生锈等缺陷。

5.2技术性能和技术条件

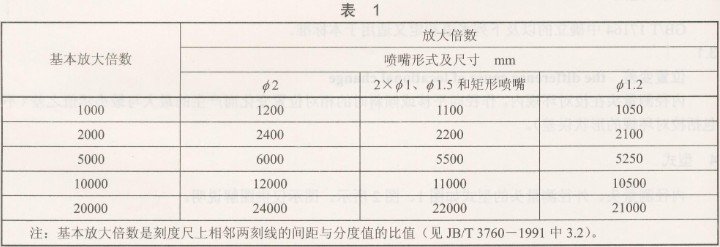

5.2.1  内径测量头、外径测量头与指示器连接后的放大倍数不应小于表l的规定。

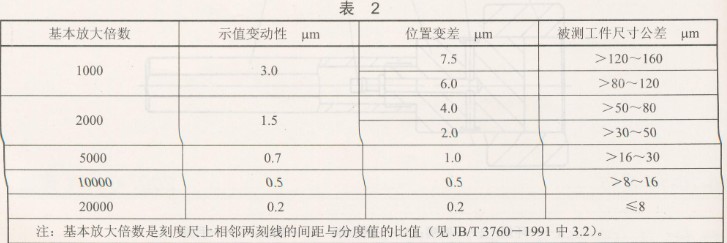

5.2.2  内径测量头的示值变动性和位置变差不应大于表2的规定。
