JB/T 10977-2010 步距规

发布时间:2012-05-12 作者:可立德商城 点击: ...

1范围
本标准规定了步距规的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。
本标准适用于准确度级别为0级、1级和2级,测量范围上限至1 000 mm测量块为钢或陶瓷材料制造的步距规。


2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。


GB/T 191-2008  包装储运图示标志(IS0 780:  1997,MOD)
GB/T 4879-1999  防锈包装
GB/T 5048-1999  防潮包装
GB/T 6388-1986运输包装收发货标志
GB/T 9969-2008工业产品使用说明书  总则
GB/T 14436-1993  工业产品保证文件  总则
GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语


3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。


3.1
步距规check master
将系列尺寸测量块和垫块按一定的间距排列装夹在基座上,组成具有系列尺寸的长度量规,用于长度校准、检验的实物量具。


3.2
步距尺寸  link distance
相邻测量块同向测量面之间的距离。


3.3
工作尺寸  working size
I型步距规的工作尺寸为测量块工作面至基准平面之间的距离或测量块同一方向工作面之间的距离;II型步距规的工作尺寸为测量块同一方向工作面之间的距离。


3.4
工作尺寸变动量  working size variation
测量面任意点工作尺寸中最大长度lmax与最小长度lmin之差。


4型式与基本参数

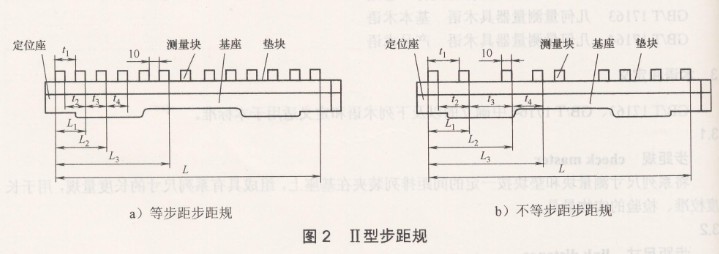

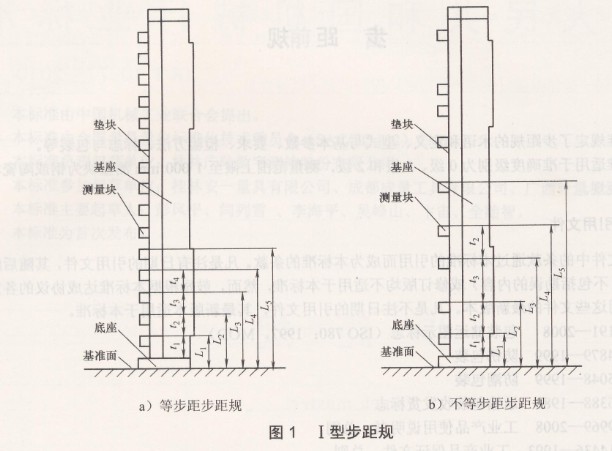

4.1步距规的型式见图l、图2所示。图示仅作图解说明,不表示详细结构。


4.2  I型步距规和II型步距规按步距尺寸分为等步距尺寸(t1=t2=t3=……=20、30、40、50)和不等步距尺寸(t1=20,t2=30,t3 =40,……,t1≠t2≠t3≠t4……)两种型式。


5要求
5.1  外观
5.1.1  步距规工作面不应有影响使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。


5.1.2步距规非工作面镀、涂层不应有脱落和影响外观的色泽不均等缺陷。


5.2材料
测量块应采用钢、陶瓷或其他硬质材料制造。


5.3工作面硬度和表面粗糙度

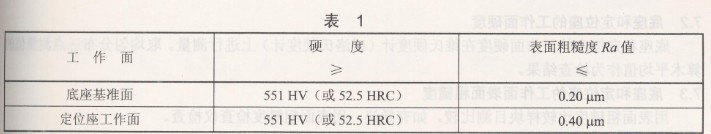

工作面的硬度及表面粗糙度Ra值见表1的规定。
