GB/T 1216-2004 外径千分尺

1范围
本准规定了外径千分尺。包括带计数器外径千分尺，的术语和定义、型式与基本参数、要求、检验方法以及标志与包装等。
本标准适用于分度值为0.01 mm，0.001 mm，0.002 mm和0.005 mm，测量范围上限至1 000 mm的外径千分尺。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 17163-1997几何量测量器具术语基本术语

3术语和定义
GB/T 17163-1997中确立的以及下列术语和定义适用于本标准。

3.1
外径千分尺  external micrometer
利用螺旋副原理，对尺架上两测量面间分隔的距离进行读数的外尺寸测量器具。

3.2
带计数器外径千分尺  external micrometer with counter
利用螺旋副原理，对尺架上两测量面间分隔的距离用机械式数字显示装置进行读数的外尺寸测量器具。

3.3
最大允许误差  maximum permissible error
由技术规范、规则等对外径千分尺规定的误差极限值。

3.4
测微头最大允许误差  maximum permissible error of measuring head
忽略了测砧和尺架的影响，仅针对测微头，由技术规范、规则等规定的误差极限值。
注：其中包含了测微螺杆、调整螺母及指示装置的误差。

4型式与基本参数
4.1型式

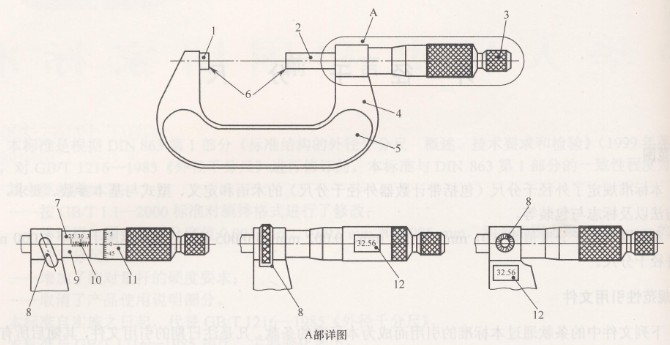

外径千分尺的型式见图1所示，图示仅供图解说明。外径千分尺可制成可调式或可换式测砧。
外径千分尺应附有调零位的工具，测量范围下限大于或等于25 mm的外径千分尺应附有校对量杆。

1--测砧；
2--测微螺杆；
3--棘轮；
4--尺架；
5--隔热装置；
6--测量面；
7--模拟显示；
8--测微螺杆锁紧装置；
9--固定套管：
10--基准线；
11--微分筒：
12--数值显示。

4.2基本参数

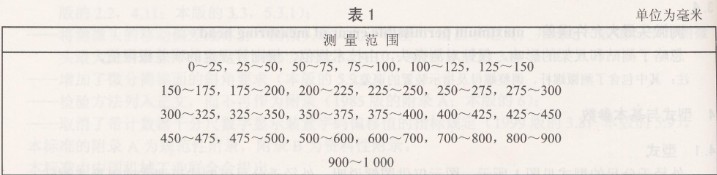

外径千分尺的量程为25 mm，测微螺杆螺距为0.5 mm和1 mm，测量范围见表1。
