JB/T 9942-1999 光栅角位移传感器

4.1.3  环境条件
光栅角位移传感器工作与储存，应在无腐蚀气体和明显油雾的环境中。

4.1.4  电源环境
工作电压误差为士6%以内时，传感器能正常工作。

4.2功能
4.2.1光栅角位移传感器正确安装并与数显表组成测量系统后，传感器旋转时能正常连续读数，在360。范围内能正常显示角度值或转一周的脉冲数。

4.2.2具有参考零位的光栅角位移传感器，参考零位功能显示应正确，在360。范围内只允许有一个参考零位。

4.3外观质量及结构性能
4.3.1外表面应平整、光滑，无明显机械损伤和缺陷，各氧化面和涂、镀层面应均匀，无脱落。

4.3.2所有拆卸或可替换的结构零部件，设计、制造时应保证良好的互换性。

4.3.3光栅角位移传感器各紧固和焊接部位应牢固，插头与插座接口应接触可靠，松紧适度。

4.3.4具有防尘、防水、防油结构的产品，性能应符合该产品技术文件的规定。

4.3.5光栅角位移传感器的启动力矩、惯性矩、允许的轴向和径向载荷应在说明书中给出数据。

4.4准确度

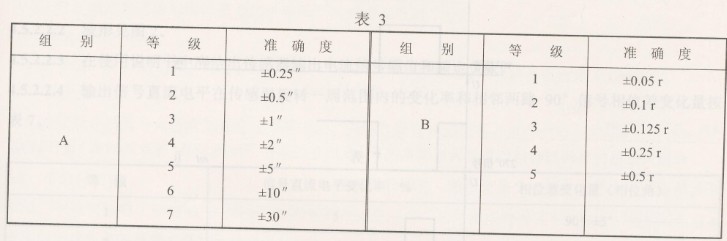

光栅角位移传感器的准确度用最大间隔误差的二分之一冠以“±”号表示，按使用要求分两个组，见表3。

4.5光栅角位移传感器输出信号

4.5.1光栅角位移传感器输出信号的幅值及质量，应符合系统的最高转速及细分精度的规定。

4.5.2各型产品应在说明书中分别标明信号波形种类、信号路数、信号幅值范围、允许信号直流电平变化范围、各路信号间相位差变化量及正弦性误差（失真度）。

4.5.2.1  方波输出
4.5.2.1.1  输出信号路数组合应符合表4的规定。

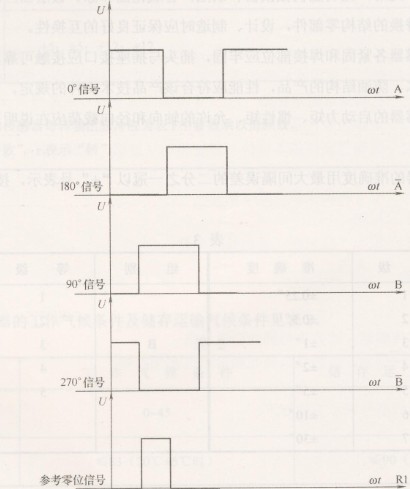

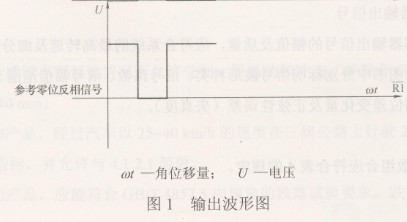

4.5.2.1.2波形见图1。
