Roundtest (圆度、圆柱度测量仪 )RA-2100AS / DS/ AH/DH
  • Roundtest (圆度、圆柱度测量仪 )RA-2100AS / DS/ AH/DH
收藏该系列

Roundtest (圆度、圆柱度测量仪 )RA-2100AS / DS/ AH/DH系列

品 牌:三丰/Mitutoyo

产品描述

RA-2100 提供高精度、高速度、高性能的圆
度测量。可对工件进行全自动的或带数字
调整台(DAT)的人工调心、调水平。调心、
调水平以往是一项难度大、精度要求高的
工作,使用RA-2100 则变得非常简单,不必
经过特殊培训就可成功操作,总体测量时
间大为缩短。RA-2100 配上功能强大的数据
分析软件ROUNDPAK 就配置齐全了,该软件
只需鼠标控制图标即可轻松操作,使测量
的功能更强大,操作更简便

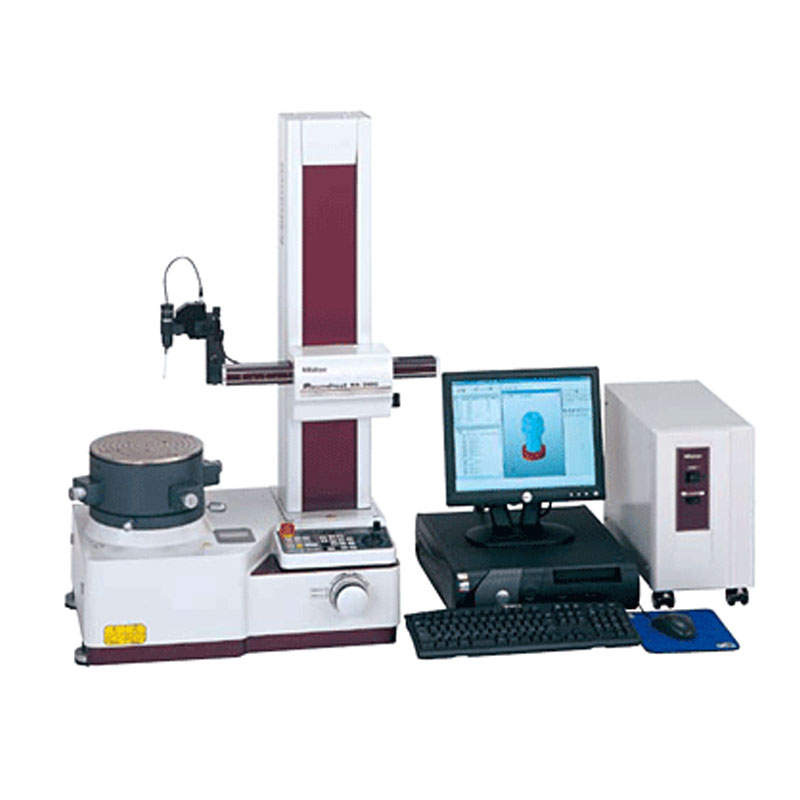

 RA-2100AS带PC 和数据分析软件

 精度高、易使用的旋转工作台
旋转工作台径向、轴向的旋转精度均极高,
不仅可高精度测量圆度和圆柱度,还可高
精度测量平面度。
该系列的顶级型号为RA-2100AS / AH:
配置的自动调心、调水平旋转工作台
(A.A.T.) 免除了人工调心、调水平之苦


点击 订货号厂家货号了解Roundtest (圆度、圆柱度测量仪 )RA-2100AS / DS/ AH/DH系列下各规格产品更多参数

订货号 厂家货号 型号 工作台的有效直径mm 调心/调水平 最大调心幅度mm 立柱移动 基本装置重量kg 备注 市场价 促销价 购买
13313 211-843-1 RA-2100AS235mmA.A.T.±3mm300mm(标准立柱)180kgmm/inch - - 询价
13315 211-844-1 RA-2100AH235mmA.A.T.±3mm500mm(高立柱)200kgmm/inch - - 询价
13314 211-863-1 RA-2100DS200mmD.A.T.±5mm300mm(标准立柱)180kgmm - - 询价
13316 211-864-1 RA-2100DH200mmD.A.T.±5mm500mm(高立柱)200kgmm - - 询价
13317 211-873-1 RA-2100DS200mmD.A.T.±5mm300mm(标准立柱)180kginch - - 询价
13318 211-874-1 RA-2100DH200mmD.A.T.±5mm500mm(高立柱)200kginch - - 询价

为区分交流电源电压,在货号后加上以下后缀(如:211-722A);

A适于UU/CSA,D适于CEE,E适于BS,F适于SAA,DC适于中国,K适于EK,无后缀适于JIS/100V.

技术参数
旋转工作台
 重复精度 (径向) : (0.02+3.8H/10000)μm
 重复精度 (轴向) : (0.02+3.8X/10000)μm
H 为测量高度 (mm) R 为测量半径 (mm)
 转速: 2 4 6 10rpm
 工作台有效直径: ø235mm (ø200mm: DS DH 型)
 最大调心幅度: ±3mm (±5mm: DS DH 型)
 最大调水平幅度: ±1°
 最大测量直径: ø300mm
 最大工件直径: ø580mm
 最大工件重量: 30kg
垂直轴 (Z 轴)
 垂直移动: 300mm (500mm: AH DH 型)
 直线度 (λc2.5): 0.12μm / 100mm 0.18μm / 300mm*
  (*0.3μm / 500mm: AH DH 型)
 与转台轴的平行度: 0.7μm / 300mm
(1.2μm / 500mm: AH DH 型)
 定位速度: 最大35mm/s
 测量速度: 0.5 1 2 5mm/s
 最大检测高度: 300mm (外径) 300mm (内径)
[500mm: AH DH 型]
 最大检测深度: 100mm
水平臂 (X 轴)
 水平移动: 175mm (包括旋转工作台旋转中
心的突出量25mm)
 直线度 (λc2.5): 0.7μm / 150mm
 水平移动: 1.0μm / 150mm
 定位速度: 利用操纵杆,最大20mm/s
 测量速度: 0.5 1 5mm/s
测针和测头
 测量范围: ±400μm (±5mm:跟踪范围)
 测力: 7 - 10mN (5 级)
 标准侧头: 12AAB681、硬质合金球、ø1.6mm
 测量方向: 双方向
 测头角度调整: ±45° (带刻度)
数据分析系统
 分析软件: ROUNDPAK
 滤波类型:
  2CRPC-75% 2CRPC-50% 2CR-75% (相位校正)
  2CR-50% (相位校正)、高斯滤波器、滤波器关断
 截止值:
  15upr 50upr 150upr 500upr 1500upr 15-150upr 15-500upr
  15-1500upr 50-500upr 50-1500upr 150-1500upr 手动设定
 用于圆度评估的参考圆:
  LSC MZC MIC MCC
供气
 气压: 390kPa (4kgf/cm2)
 耗气量: 30L/min.
电源: 100V AC – 240V AC 50/60Hz
尺寸 (W x D x H): 667 x 475 x 900mm
(667 x 475 x 1100mm: AH DH 型)
重量: 180kg (200kg: AH DH 型)

 选件
350850: 圆柱直角规
356038: 用于测量较低工件的辅助台
12AAF203: 测头延长支架 (高度延长2 倍)
12AAF204: 大直径工件辅助测头支架
211-045: 倍率校正规
211-014: 卡盘 (外径: 1 - 85mm、内径: 33 - 85mm)
211-032: 定心卡盘 (外径: 1 - 75mm、内径: 14 - 70mm)
211-031: 微型卡盘 (外径: 最大1.5mm)
178-023: 防振台
178-024: 防振台架
12AAB949: 护罩
———: 可更换测头
