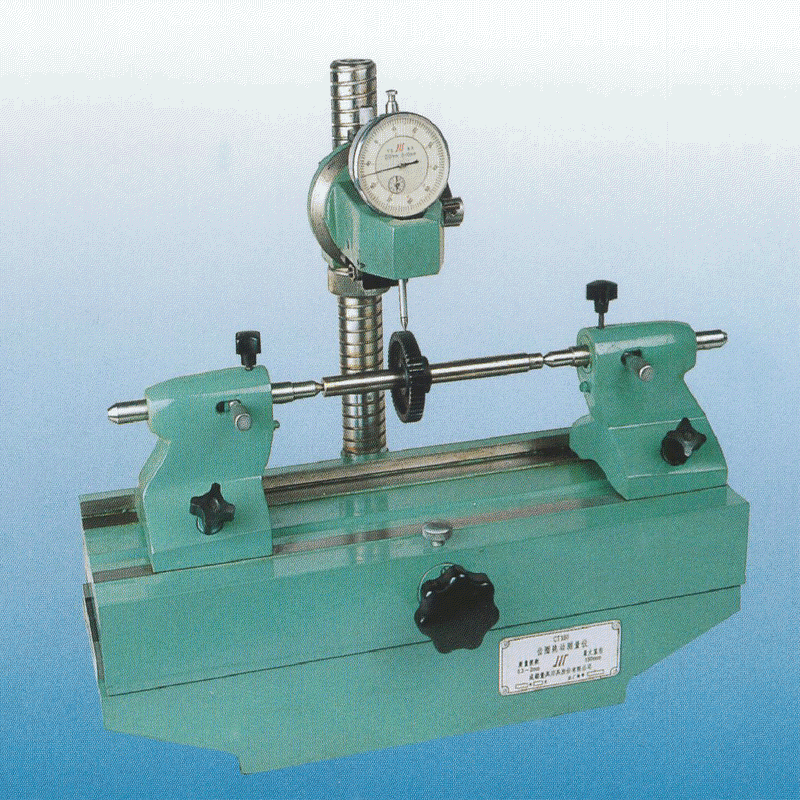

CT150型 小模数齿轮齿圈跳动测量仪系列

 为配合齿轮标准的贯彻，适应市场需要，特开发出结构合
理，使用方便可靠的小模数齿轮齿圈跳动测量仪。
一、用途：
    可测量小模数直、斜齿圆柱齿轮；圆锥齿轮及蜗轮的齿圈
径向跳动和轴台的端面跳动。
二、被测齿轮参数：
  1  模数：    0.3~2mm
  2齿顶圆直径：    ≤φ150mm
三、仪器技术参数：
  1  两顶尖距：    0~170mm
  2  中心高：    75mm
  3滑板左右移动距离：    ±90mm
  4测量头转角范围：    ±45°
  5仪器轮廓尺寸（长×宽×高）：400×265×388mm
  6仪器净重：    ≈35kg
