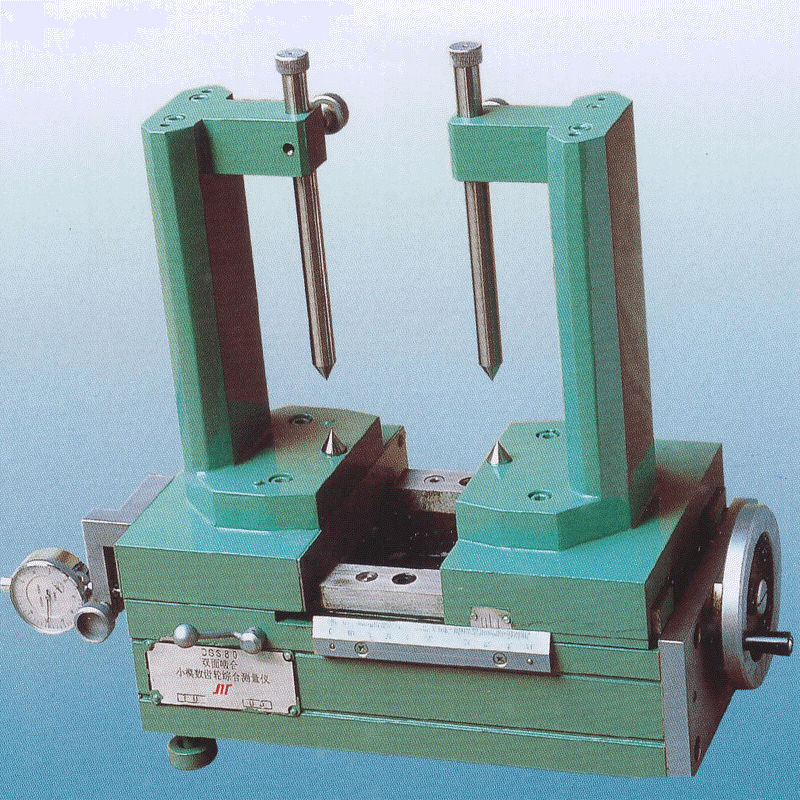

CSS80型 小模数齿轮双面啮合综合测量仪系列

   一、用途：
    本仪器用于对小模数圆柱齿轮进行双面啮合综合测量。按照
  GB2363-90《小模数渐开线圆柱齿轮精度》的规定，本仪器可用于
  检测运动精度组指标中的径向综合误差、平稳性组指标中的径向一
  齿综合误差以及保证侧隙的双啮中心距偏差，用涂色法还可检查接
  触斑点。
  二、仪器的主要技术参数：

    1、被测齿轮中心距     >16~80mm

    2、被测齿轮最大外径   φ80mm

    3、被测齿轮轴杆长度   ≤120mm

    4、仪器轮廓尺寸（长×宽×高）：  410X198×452mm

    5、仪器净重：         ≈25kg
    注：1、根据用户需要，可提供增高70mm的顶尖座。
        2、根据用户需要，可提供带孔齿轮的轴系附件。
