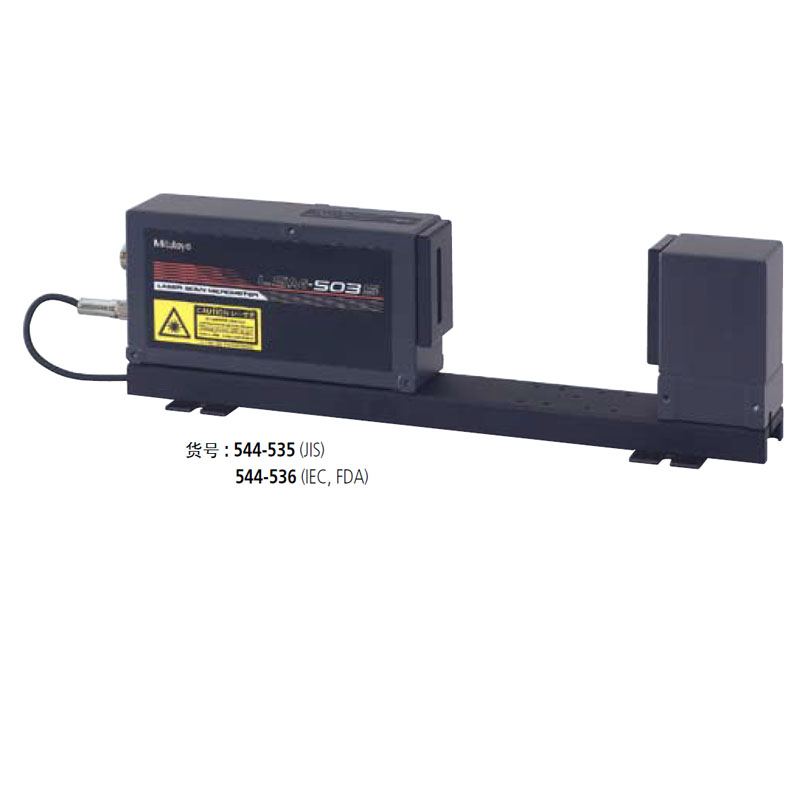

LSM-503S——高精度非接触测量系统系列
品 牌：三丰/Mitutoyo
产品描述
实现非接触，高速和高精度测量
多用途型， 测量范围从0.3mm - 30mm。
高测量精度，在全测量范围内达±1.0um。在窄测量范围内达±(0.6+0.1ΔD)um高测量精度。
高重复精度达±0.1um。
技术参数
测量范围： 0.3—30mm
分辨率： 0.00002一0.1mm可选
20℃时的直线度*： 宽范围：±1.0um
窄范围：±(0.6+0.1ΔD)um
重复精度(±2σ)： ±0.11um
定位误差**： ±1.5um
测量区域： 10x30mm
激光波长： 650nm，可见光
扫描速率： 3200 scans/s
激光扫描速度： 226m/s
激光适用标准： IEC，FDA (544-536)，JIS (544-535)
*在测量区域中心
**在测量区域中由于工件定位的变化造成可能的测量错误ΔD=校正规和工件的直径差
点击 订货号或厂家货号了解LSM-503S——高精度非接触测量系统系列下各规格产品更多参数
| 订货号 | 厂家货号 | 备注 | 市场价 | 促销价 | 购买 |
| 37311 | 002AGD130 | 校正规套装 (ø1mm, ø30mm) | - | - | 询价 |
| 37317 | 02AGC150A | 延长继电器电缆 1m | - | - | 询价 |
| 37318 | 02AGC150B | 延长继电器电缆 3m | - | - | 询价 |
| 37319 | 02AGC150C | 延长继电器电缆 5m | - | - | 询价 |
| 37315 | 02AGD240 | 空气罩 | - | - | 询价 |
| 37313 | 02AGD440 | 中心架,和可调仪器放置台一起使用 | - | - | 询价 |
| 37314 | 02AGD450 | 可调节V 型块,和可调仪器放置台一起使用 | - | - | 询价 |
| 37312 | 02AGD490 | 可调仪器放置台 | - | - | 询价 |
| 37320 | 02AGN780A | 延长信号电缆 5m | - | - | 询价 |
| 37321 | 02AGN780B | 延长信号电缆 10m | - | - | 询价 |
| 37322 | 02AGN780C | 延长信号电缆 15m | - | - | 询价 |
| 37323 | 02AGN780D | 延长信号电缆 20m | - | - | 询价 |
| 24772 | 544-535 | JIS | - | - | 询价 |
| 24773 | 544-536 | IEC,FDA | - | - | 询价 |
| 37316 | 957608 | 空气罩盖过滤器 | - | - | 询价 |
选件
002AGD130: 校正规套装(Φ1mm，Φ30mm)
02AGD490： 可调仪器放置台02AGD440： 中心架*
02AGD450： 可调节V型块*
02AGD240： 空气罩
957608: 空气罩盖过滤器
02AGC150A：延长继电器电缆1m
02AGC150B：延长继电器电缆3m
02AGC150C：延长继电器电缆5m
02AGN780A：延长信号电缆5m
02AGN780B：延长信号电缆10m
02AGN780C：延长信号电缆15m
02AGN780D：延长信号电缆20m
*和可调仪器放置台起使用
