角度块规组套系列
品 牌：施泰力/Starrett
产品描述
Webber角度块规可以快速、简单和精确的测量任何角度。它们大大优于于包含三角法公式和复杂块规堆栈的正弦规检测方式。
角度块规分为三个精度等级：1秒精度的croblox® 参考级角度块，2秒精度的钢校准等级角度块和5秒精度的钢工作等级角度块。每个等级都可购买组套，测量步距为1秒，1分或1度以适应任何需要。(见后两页的角度块规技术规格信息)
参考角度块规
croblox®: 1秒精度设计用于自准直仪，分光计等仪器的光学用途或作为参考标准使用。它们在宇宙航空，光学和精密设备领域的使用性能非常卓越。
校准角度块规
钢: 2秒精度
与参考角度量块同样的高品质。
工作角度块规
钢: 5秒精度
这些角度块规设计用于车间或工具室。角度块更长的测量面是方便指示表使用。这些角度块降低了装配时间并减小了在简单和复合角度研磨构造过程中的误差。

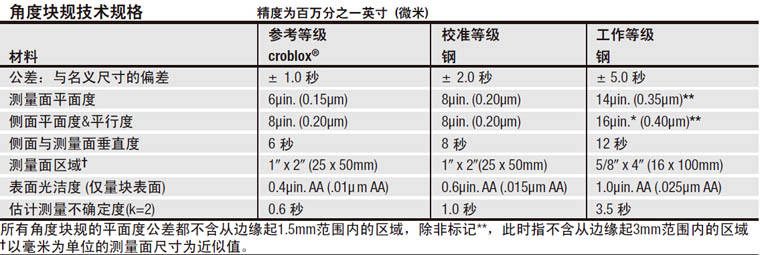

我们角度块规的产品号和技术规格已经更改，以响应关于应用中测量不确定的最新要求。见后两页的我们角度块规技术规格的信息。
点击 订货号或厂家货号了解角度块规组套系列下各规格产品更多参数
| 订货号 | 厂家货号 | 产品号 | 每套块规数 | 测量范围 | 市场价 | 促销价 | 购买 |
| 30281 | AG 11.C | AG 11.C | 11 | 0-99° 增量为1’ | - | - | 询价 |
| 30280 | AG 11.R | AG 11.R | 11 | 0-99° 增量为1’ | - | - | 询价 |
| 30282 | AG 13.W | AG 13.W | 11 | 0-99° 增量为1’ | - | - | 询价 |

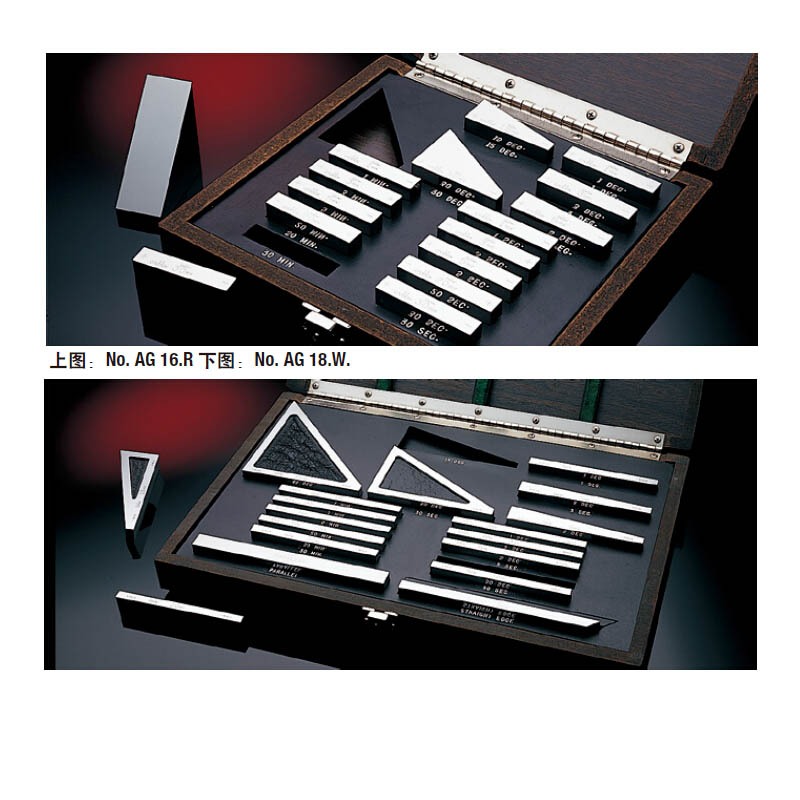

| 30284 | AG 16.C | AG 16.C | 16 | 0-99° 增量为1" | - | - | 询价 |
| 30283 | AG 16.R | AG 16.R | 16 | 0-99° 增量为1" | - | - | 询价 |
| 30285 | AG 18.W | AG 18.W | 16 | 0-99° 增量为1" | - | - | 询价 |
| 30278 | AG 6.C | AG 6.C | 6 | 0-99°增量为1° | - | - | 询价 |
| 30277 | AG 6.R | AG 6.R | 6 | 0-99°增量为1° | - | - | 询价 |
| 30279 | AG 8.W | AG 8.W | 6 | 0-99°增量为1° | - | - | 询价 |
注意: 一个6"(150mm)平行尺和一个6"(150mm)刀口尺包含在工作等级的组套中。
所有组套都带包装盒。包装盒也可单独定货。订购如下：校准组套和参考组套的包装盒产品号为CS 9135。工作组套包装盒产品号为CS 9134。
订购单独角度块, 按如下顺序指定:
重点: 角度块 角度的 角度单位 精度等级
前缀 数字 (度, 分.秒.) R,C, or W
AG 45 45 D R
例如: AG 45.DR = 一个参考等级45º角度块规
使用角度块规
优于正弦规方式
一个精确的角度总是难以设定，原因是涉及的被正弦规使用的三角法计算公式。

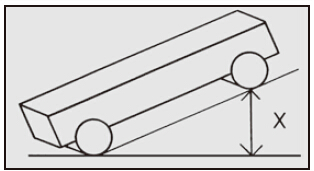

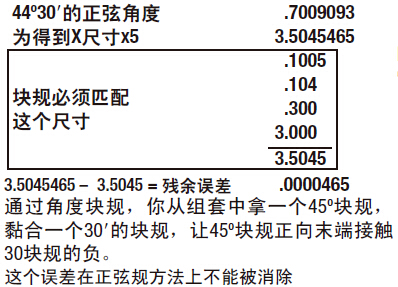

主要的困难在于如图表所示的X尺寸常常导致带很多小数的数字。块规只能接近这个值。例如，用一个5"的正弦规来测量44°30'的角度，要求如下的步骤：
向末端，这样你就有了一个44°30'的角度。它不是容易达到的，因为它绝对准确。
轻松和多功能性

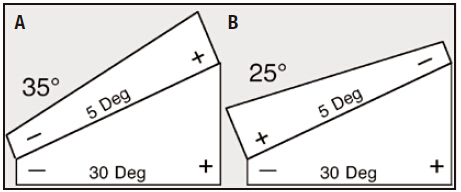

整套仅由16块组成，却可以以1秒的步距测量356,400个角度，精度为一个圆的1/5,000,000! 这些精确到微米的量块可以使用正向位置或负向位置。在 “A”, 右图，例如, 拿30°量块加上5° 量块就可获得35°的测量(确定两个正向端在一起). 在“B”使用同样两块量块，但扭转它们的方向以使5° 的负向端在30° 的正向端之上。这样将从30°中减去5°，因而给你25°的测量。
大型旋转台分度

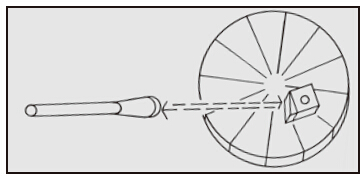

将一个Webber角度块规或精密方形块固定在工件上，一束发自于自准直仪的光线被定向在测量面上。这成为0º,或参考平面。接着其他角度的块规以正确的组合方式被加入来测量每个随后的角度。将工作台旋转，就可检测其参考于光束的每个位置。这种方法可以将大型工件快速的，在一秒不到的时间内精确测量并分度。
检测简单角度

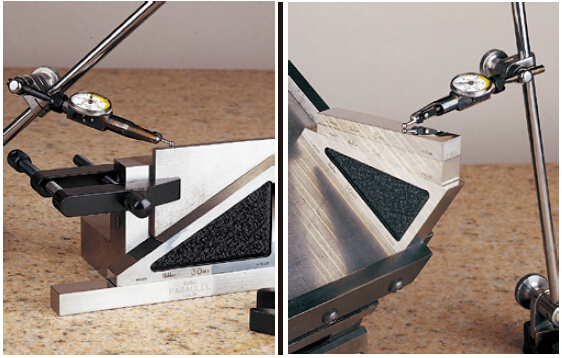

下方图显示了一个黏和在30°角角度规上保持静止不动平行面的工件。全部结构通过一个角度平板在竖直方向被排列结合在一起，并通过将指示表头从工件顶部一端移到另一端来测定角度的正确性。
*平行度不是必须的，但因为它们更长的参考面而方便应用。
设定一个旋转磁性卡盘
卡盘要设定一个38°的角度。+30°, +5°和 +3°三个量块被组合在一起，并平行于参考面被安装。指示表将迅速告诉我们设定是否准确。在精确到秒时，调整将会难以实现。在用其他方法非常难以实现的工具研磨应用领域，旋转卡盘和角度块的完美的配合可以解决一些测量问题。
