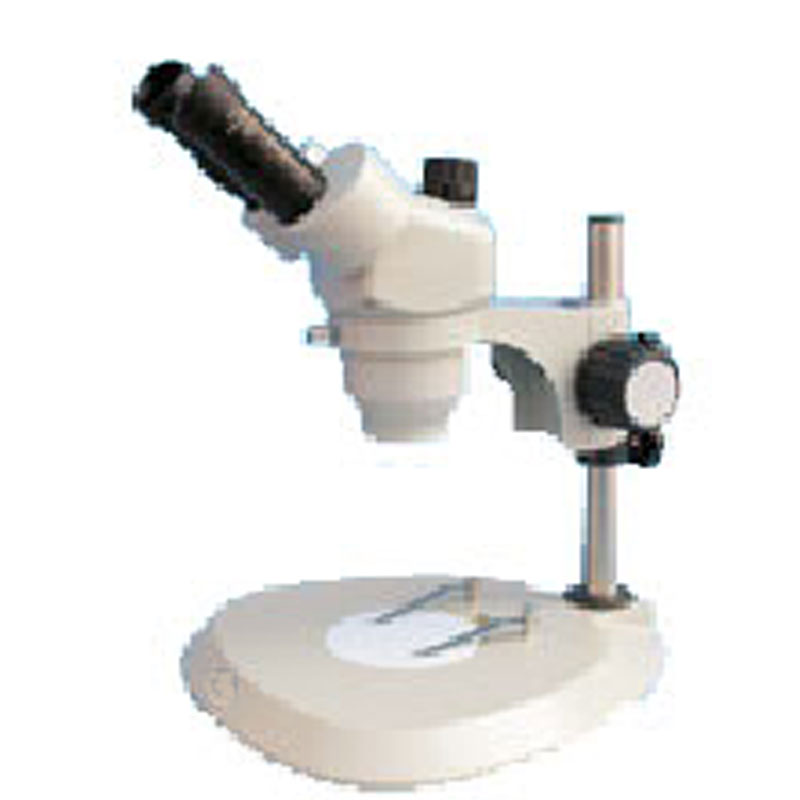

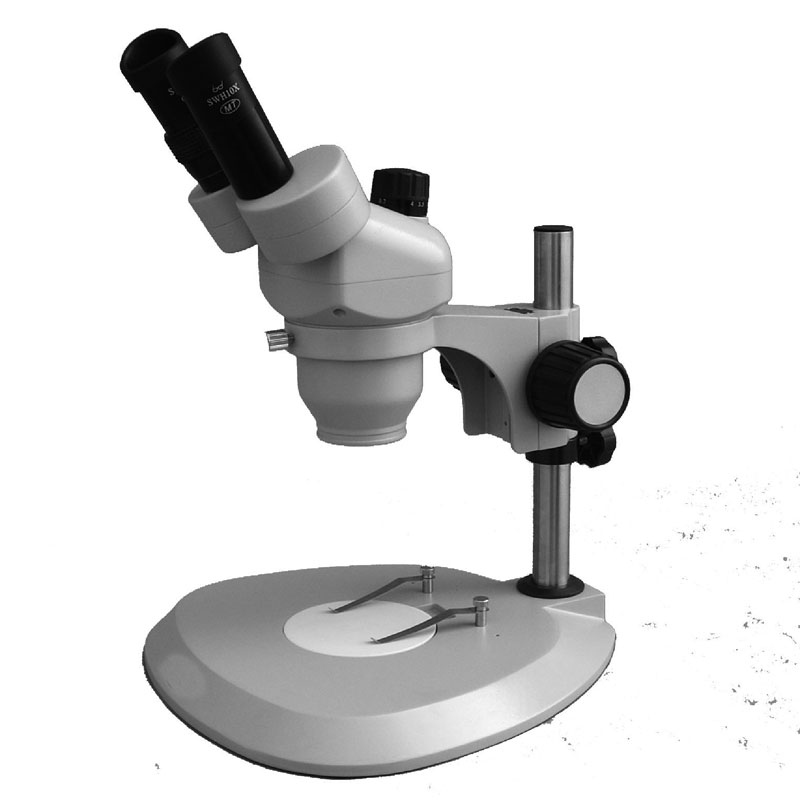

连续变倍体视显微镜MZS0740系列

放大倍率/ Magnification

总放大倍率7X~40X（标准配置），可扩充最大总放大倍率240X                                                                                                      Total magnification(standard outfits): 7X~40X, Extend total magnification： 240X

目镜/ Eyepiece

采用超广角高眼点目镜，SWH10X（Φ23mm）

High eye point and wide -field eyepiece SWH10X(Φ23mm)

工作距离/WD

110mm

瞳距调节范围(用SWH10X) Interpupillary distance adjustment range(SWH10X)

52mm~76mm

视度调节范围/Diopter adjustment range

±6 Diopter（左镜筒/ left drawtube）

调焦范围  /Focus adjustment range

50mm（方立柱时为100mm/ Using square post is100mm）

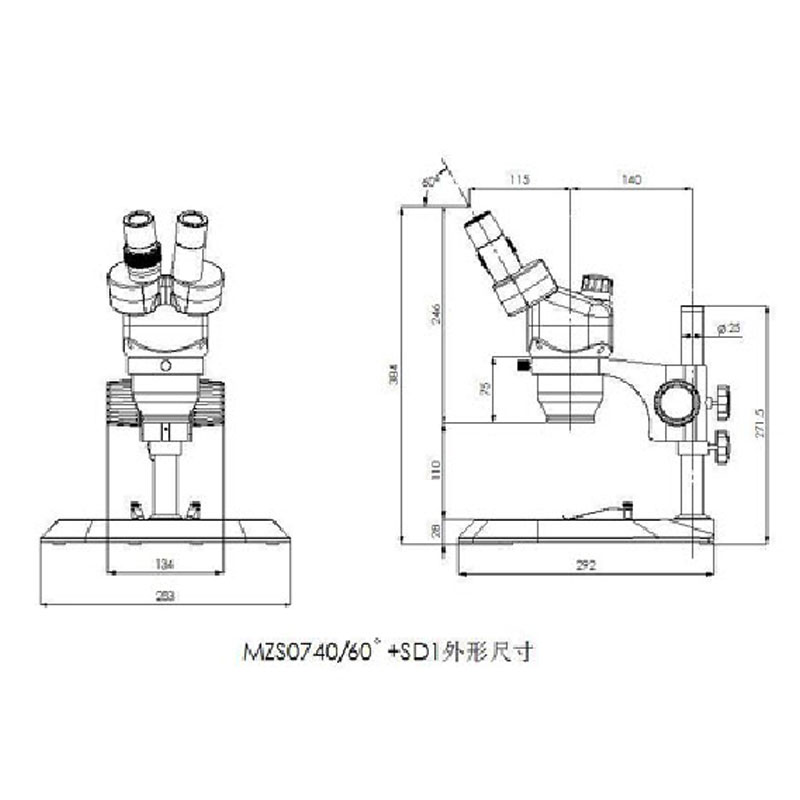

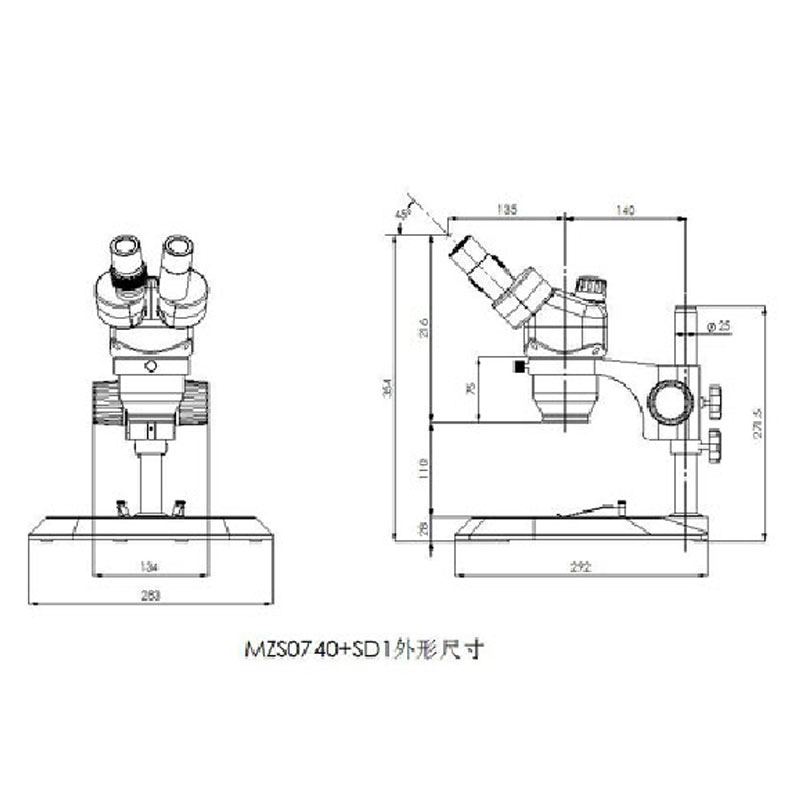

支架与主机配合尺寸/ Support and main body matched dimension

Φ76mm

立柱中心到支架中心尺寸/ Post’ center to Support’ center dimension

140mm

圆立柱尺寸 / Round post diameter

Φ25mm

中心工作台直径/ Center stage diameter

Φ95mm

双目镜筒/ Binocular eyetubes

双目头目镜筒倾斜45°/60°，主机头360°旋转/Binocular eyetubes inclined 45°/60°and main body can be rotated 360°

目镜Eyepiece

项目     Item

主机     Main body

附加物镜/ Auxiliary objective

0.37X

0.5X

0.7X

1.5X

2X

0.7X~4.0X

0.26X~1.48X

0.35X~2X

0.49X~2.8X

1.05X~6X

1.4X~8X

10X

总放大倍率Total Mag.

7X~40X

2.59X~14.8X

3.5X~20X

4.9X~28X

10.5X~60X

14X ~80X

视场直径FOV(mm)

Φ32.8~Φ5.75

Φ88.8~Φ15.5

Φ65.7~Φ11.5

Φ46.9~Φ8.2

Φ21.9~Φ3.4

Φ16.4~Φ2.6

15X

总放大倍率Total Mag.

10.5X~60 X

3.89X~22.2X

5.3X~30X

7.4X~42X

15.8X~90X

21X~120X

视场直径FOV(mm)

Φ24.3~Φ4.3

Φ65.6~Φ11.5

Φ48.6~Φ8.5

Φ34.7~Φ6.1

Φ16.2~Φ2.8

Φ12.1~Φ2.1

20X

总放大倍率Total Mag.

14X~80X

5.18X~29.6X

7X~40X

9.8X~56X

21X~120X

28X~160X

视场直径FOV(mm)

Φ20~Φ3.5

Φ54.1~Φ9.5

Φ40~Φ7

Φ28.6~Φ5

Φ13.3~Φ2.3

Φ10~Φ1.8

30X

总放大倍率Total Mag.

21X~120X

7.77X~44.4X

10.5X~60X

14.7X~84X

31.5X~180X

42X~240X

视场直径FOV(mm)

Φ12.9~Φ2.3

Φ34.7~Φ6.1

Φ25.7~Φ4.5

Φ18.4~Φ3.2

Φ8.6~Φ1.5

Φ6.4~Φ1.1

工作距离WD(mm)

110

275

195

145

50

35
