浮标式气动量仪QFB-A 型系列
品 牌：中原量仪/ZhongYuan
产品描述
【产品简介】
此气动检测系列产品是国优银奖产品，它具有性能稳定、工作可靠、结构简单、测量精度高、操作方便以及可实现非接触测量等优点，因此在机械行业中得到广泛大量地应用。根据客户的测量需要，可提供各种类型的、专用的气动测量装置。
【应用范围】
配上公司制造的各种测量头及测量装置，可实现下列测量项目：内径、外径、高度、槽宽、孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、中心距、通气度和密封性等。
【产品特性】
浮标式气动量仪与机械式量具、量仪比较，具有以下特点：
1、可测量工件的各种尺寸参数、形状和位置公差，特别对某些机械量具和量仪难以解决的测量，例如测深孔内径、小孔内径、窄槽宽度等，用气动量仪相对比较容易实现；
2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差；
3、操作方法简单，读数容易，能够进行连续测量；特别是使用多管式气动量仪时，能够在同时测量多个尺寸时，可一目了然地看出各尺寸是否合格；
4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁零件和金属零件的测量尤为适用。由于是非接触测量，测量头可以减少磨损，延长使用寿命；
5、气动量仪主体与测量头之间采用软管连接，量仪与被测件位置摆放方便、灵活；
6、结构简单，工作可靠，调整、使用和维修都十分方便。
【使用要求】
气源工作压力为：0.3 ～ 0.7MPa。
点击 订货号或厂家货号了解浮标式气动量仪QFB-A 型系列下各规格产品更多参数
| 订货号 | 厂家货号 | 基本放大倍数 | 示值范围（μm ) | 有效示值范围(μm)（被测件公差范围） | 刻度值(μm) | 刻度间距(mm) | 全刻度格数 | 市场价 | 促销价 | 购买 |
| 53324 | QFB-A | 1000 | 200 | 160（160） | 5.0 | 5 | 44 | - | - | 询价 |
| 53325 | QFB-A | 2000 | 110 | 80（80） | 2.0 | 4 | 55 | - | - | 询价 |
| 53326 | QFB-A | 5000 | 44 | 30（25） | 1.0 | 5 | 44 | - | - | 询价 |
| 53327 | QFB-A | 10000 | 22 | 16（12） | 0.5 | 5 | 44 | - | - | 询价 |
注：括号中为推荐使用范围。
改换量仪倍率时应有备件：
|
基本放大倍数（倍） |
锥度玻璃管 |
浮标 |
缓冲弹簧（上） |
缓冲弹簧（下） |
刻度尺 |
|
1000 |
专用 |
共用 |
共用 |
共用 |
专用 |
|
2000 |
|||||
|
5000 |
共用 |
共用 |
共用 |
||
|
10000 |
【选型须知】

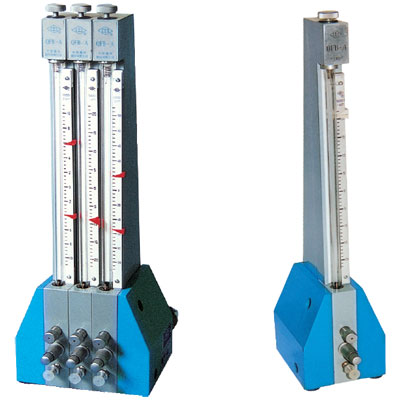

1、根据被测量参数的需要，本仪器可相应拼合成多管形式（最多至十管）。
2、外形尺寸（长 × 宽 × 高）：
单管：134×112×524mm；
多管：增加一管，宽度增加29mm。
3、重量：4.4kg ( 每增加一管，重量增加 2.3kg)。
4、型号说明：
如：QFB-A-2-1，其中：“Q”表示气动；“F”表示用浮标做指示；“B”表示基准型；“A”表示A型；“2”表示测量仪的放大倍数为2000倍；“1”表示测量仪的管数。
【订货须知】
1.根据被测件的尺寸公差及测量要求选择量仪的放大倍数和管数。
2.只要提出测量要求，我们可协助客户选择合适的量仪的放大倍数和管数。
